Подробная информация о продукте:
Оплата и доставка Условия:
|
| Размер: | DN50----DN1000 | Резиновый материал: | EPDM, NBR, SBR |
|---|---|---|---|
| Стандарт фланца: | DIN, BS, ANSI, JIS | Материал фланца: | Сталь углерода, нержавеющая сталь |
| Давление Workuing: | ПН10, ПН16, ПН25 | Разрыванное давление: | 6.0Мпа |
| Работая температура: | -25~110Degree | OEM: | да |
| Тип компании: | Фабрика | Название продукта: | Концентрическое уменьшенное резиновое соединение для различного соединения оборудования |
| Высокий свет: | соединение расширения трубопровода,соединение расширения насоса |
||

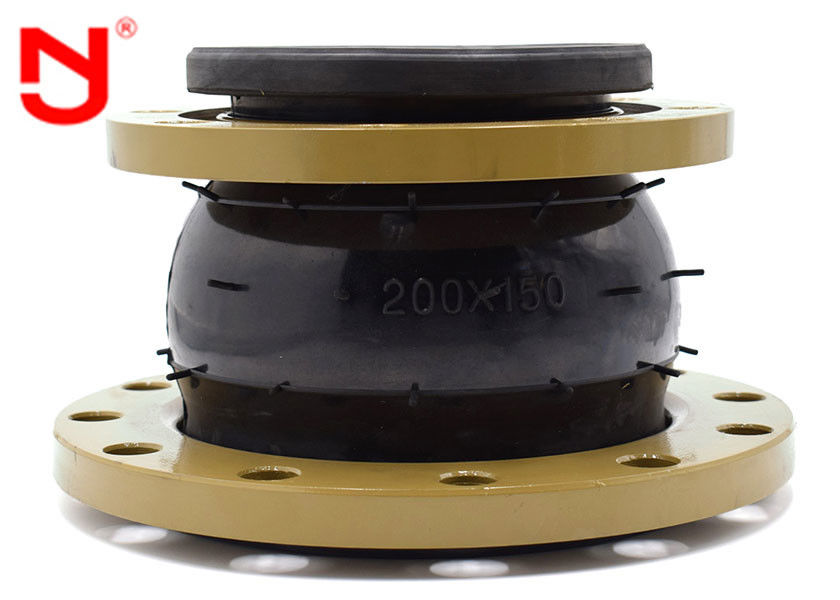

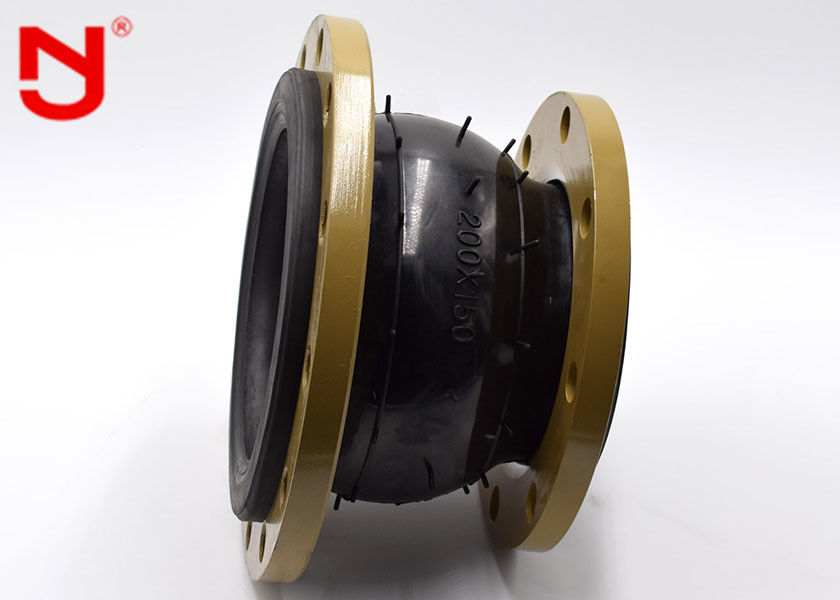

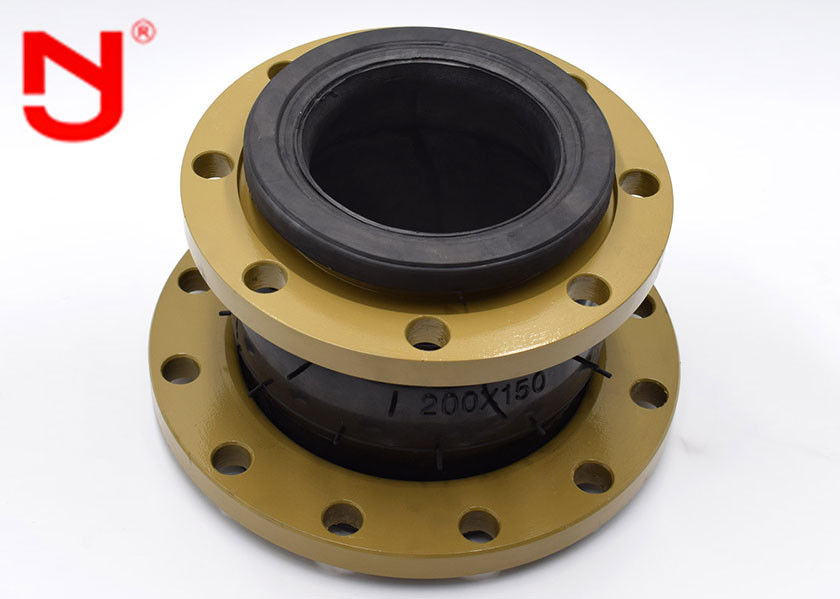

PN10 уменьшило резиновый гибкий трубопровод Hypalon e соединения расширения том степени -25-110 небольшой
Общего назначения модель связывает с гибким эксцентричным эксцентричным резиновым соединением, которое может разрешить проблему различного калибра когда труба металла соединена, и имеет функцию уменьшения амортизации и шума, и может сохранить части установки трубопровода и сохранить цену. Общего назначения модель составлена внутреннего резинового слоя, ткани усиливая слой, среднего резинового слоя, наружного резинового слоя, подкрепления конца, кольца металла или кольца стального провода, фланца металла или параллельного передвижного соединения.
С уникальным дизайном, простой структурой и хорошим проведением запечатывания, резиновым соединением совершенно разрешить проблемы смещения трубопровода причиненные тепловым расширением и сужением, так же, как механической вибрацией.
Особенности
том 1.Small, светлое гибкое, легкий для установки и для поддержания
2.It уменьшает структурную передачу шума с сильной амортизацией в servive.
3.It способно на горизонтального, осевого и сдвига углов с не-параллелизмом restruction и фланца.
внутреннее безшовное высоконапорное резиновое соединение 4.The независимо начатое нами предотвращает въедливое средство от вытравлять внутреннюю стену резинового соединения в высокой температуре, кислоте и алкалие и трубопроводе масла устойчивом, таким образом расширяя свой срок службы.
Спецификации нержавеющей стали служили фланцем концентрическое уменьшая резиновое соединение расширения
| Материальный список | ||
| Нет. | Имя | Материал |
| 1 | Наружный резиновый слой | IIR, CR, EPDM, NR, NBR |
| 2 | Внутренний резиновый слой | IIR, CR, EPDM, NR, NBR |
| 3 | Слой рамки | Ткань шнура полиэстера |
| 4 | Фланец | Q235 304 316L |
| 5 | Кольцо подкрепления | Кольцо шарика |
| спецификация | DN50~300 | DN350~600 |
| Давление деятельности (MPa) | 0.25~1.6 | |
| Давление разрыва (MPa) | ≤4.8 | |
| Вакуум (KPa) | 53.3(400) | 44.9(350) |
| Температура (℃) | -20~+115 (на специальное условие -30~+250) | |
| Применимое средство | Воздух, обжатый воздух, вода, морская вода, горячая вода, масло, кислот-основание, etc… | |
| DN (большие) ×DN (небольшой) | Длина | Осевой смещение (расширение) |
Осевой смещение (обжатие) |
Радиальный смещение |
Отклонятьть угол |
| ° (a1+a2) | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35° |
| 50×40 | 180 | 15 | 18 | 45 | 35° |
| 65×32 | 180 | 15 | 18 | 45 | 35° |
| 65×40 | 180 | 15 | 18 | 45 | 35° |
| 65×50 | 180 | 15 | 18 | 45 | 35° |
| 80×32 | 220 | 15 | 18 | 45 | 35° |
| 80×50 | 180 | 20 | 30 | 45 | 35° |
| 80×65 | 180 | 20 | 30 | 45 | 35° |
| 100×40 | 220 | 20 | 30 | 45 | 35° |
| 100×50 | 180 | 20 | 30 | 45 | 35° |
| 100×65 | 180 | 22 | 30 | 45 | 35° |
| 100×80 | 180 | 22 | 30 | 45 | 35° |
| 125×50 | 220 | 22 | 30 | 45 | 35° |
| 125×65 | 180 | 22 | 30 | 45 | 35° |
| 125×80 | 180 | 22 | 30 | 45 | 35° |
| 125×100 | 200 | 22 | 30 | 45 | 35° |
| 150×50 | 240 | 22 | 30 | 45 | 35° |
| 150×65 | 200 | 22 | 30 | 45 | 35° |
| 150×80 | 180 | 22 | 30 | 45 | 35° |
| 150×100 | 200 | 22 | 30 | 45 | 35° |
| 150×125 | 200 | 22 | 30 | 45 | 35° |
| 200×80 | 260 | 22 | 30 | 45 | 35° |
| 200×100 | 200 | 25 | 35 | 40 | 30° |
| 200×125 | 220 | 25 | 35 | 40 | 30° |
| 200×150 | 200 | 25 | 35 | 40 | 30° |
| 250×100 | 260 | 25 | 35 | 40 | 30° |
| 250×125 | 220 | 25 | 35 | 40 | 30° |
| 250×150 | 220 | 25 | 35 | 40 | 30° |
| 250×200 | 220 | 25 | 35 | 40 | 30° |
| 300×125 | 260 | 25 | 35 | 40 | 30° |
| 300×150 | 220 | 25 | 35 | 40 | 30° |
| 300×200 | 220 | 25 | 35 | 40 | 30° |
| 300×250 | 220 | 25 | 35 | 40 | 30° |
| 350×200 | 230 | 28 | 38 | 35 | 26° |
| 350×250 | 230 | 28 | 38 | 35 | 26° |
| 350×300 | 230 | 25 | 38 | 40 | 26° |
| 400×200 | 230 | 25 | 38 | 40 | 26° |
| 400×250 | 240 | 28 | 38 | 35 | 26° |
| 400×300 | 240 | 28 | 38 | 35 | 26° |
| 400×350 | 260 или | 28 | 38 | 35 | 26° |
| 285 | |||||
| 450×250 | 280 | 28 | 38 | 35 | 26° |
| 450×300 | 240 | 28 | 38 | 35 | 26° |
| 450×350 | 240 | 28 | 38 | 35 | 26° |
| 450×400 | 240 | 28 | 38 | 35 | 26° |
| 500×250 | 280 | 28 | 38 | 35 | 26° |
| 500×300 | 280 | 28 | 38 | 35 | 26° |
| 500×350 | 240 | 28 | 38 | 35 | 26° |
| 500×400 | 230 | 28 | 38 | 35 | 26° |
| 500×450 | 240 | 28 | 38 | 35 | 26° |
| 600×400 | 240 | 28 | 38 | 35 | 26° |
| 600×450 | 240 | 28 | 38 | 35 | 26° |
| 600×500 | 240 | 28 | 38 | 35 | 26° |
