Подробная информация о продукте:
Оплата и доставка Условия:
|
| Сертификат: | КЭ | Гарантия: | 18 месяцев |
|---|---|---|---|
| Стандарт фланца: | ДИН, БС, АНСИ | Материал фланца: | Сталь углерода, нержавеющая сталь |
| Давление Workuing: | PN10, PN16 | Разрыванное давление: | 6.0Мпа |
| Работая температура: | -25~110Degree | В запасе: | 50000 |
| Тип компании: | Фабрика | Название продукта: | Уменьшенный резиновый соединитель |
| Высокий свет: | соединение расширения трубопровода,соединение расширения насоса |
||

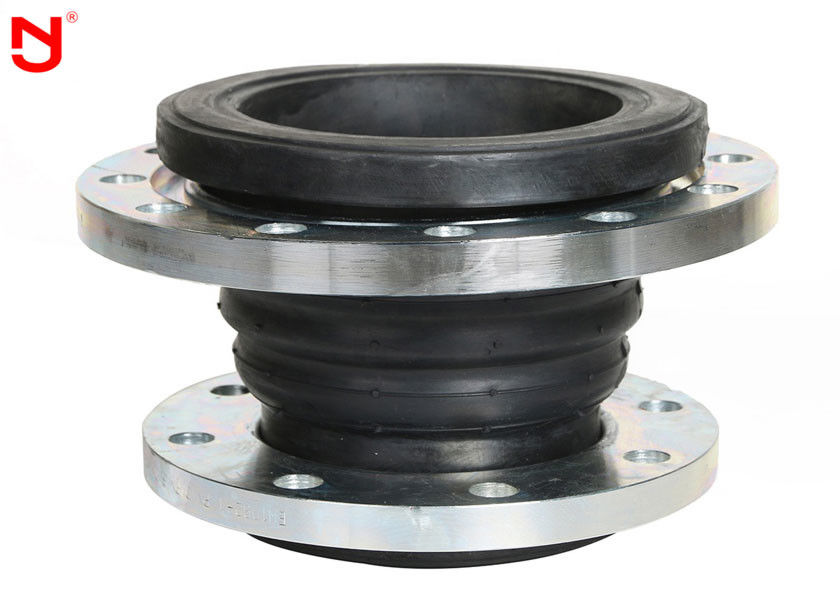

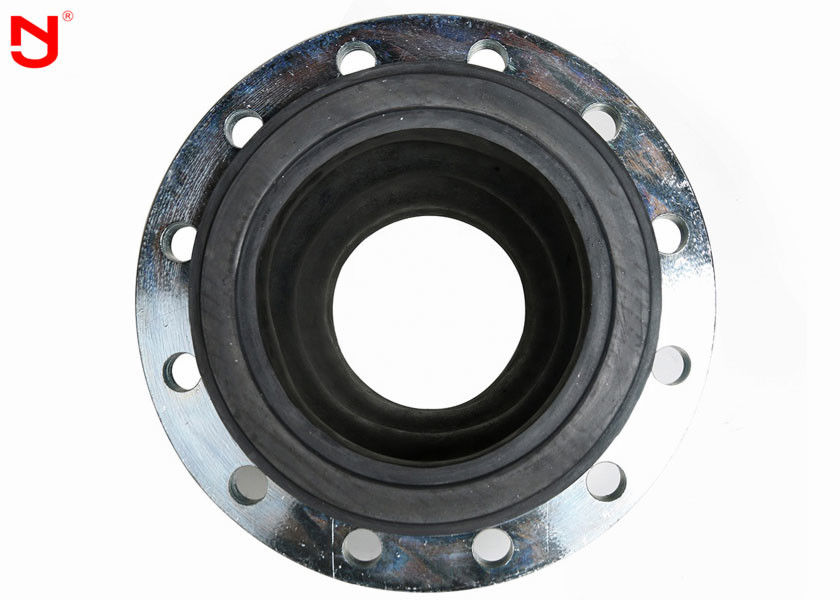

Тип гибкое резиновое соединение редуктора горячей продажи эксцентричный расширения
Введение типа соединения редуктора расширения резины:
Общего назначения модель связывает с гибким эксцентричным эксцентричным резиновым соединением, которое может разрешить проблему различного калибра когда труба металла соединена, и имеет функцию уменьшения амортизации и шума, и может сохранить части установки трубопровода и сохранить цену. Общего назначения модель составлена внутреннего резинового слоя, ткани усиливая слой, среднего резинового слоя, наружного резинового слоя, подкрепления конца, кольца металла или кольца стального провода, фланца металла или параллельного передвижного соединения.
С уникальным дизайном, простой структурой и хорошим проведением запечатывания, резиновым соединением совершенно разрешить проблемы смещения трубопровода причиненные тепловым расширением и сужением, так же, как механической вибрацией.
Соединение расширения мембран редуктора резиновое составлено усиленного тканью резинового соединения пряжки основного корпуса и фланца или провода металла, которое использовано для уменьшения вибрации, уменьшения шума и компенсации смещения трубопровода. Связано с: Соединение одиночной сферы JGD резиновое, сфера jgd-a двойная, сфера двойника соединения пряжки провода jgd-b, etc., это высокая упругость, среднее соединение трубы сопротивления и сопротивления погоды. Также как резиновое мягкое соединение, амортизатор удара, амортизатор удара трубы, горло амортизатора удара, голова размера, соединение переменная-диаметра, но имя другое, но ссылается к соединению расширения мембран редуктора резиновому.
Спецификации нержавеющей стали служили фланцем концентрическое уменьшая резиновое соединение расширения
| Материальный список | ||
| Нет. | Имя | Материал |
| 1 | Наружный резиновый слой | IIR, CR, EPDM, NR, NBR |
| 2 | Внутренний резиновый слой | IIR, CR, EPDM, NR, NBR |
| 3 | Слой рамки | Ткань шнура полиэстера |
| 4 | Фланец | Q235 304 316L |
| 5 | Кольцо подкрепления | Кольцо шарика |
| спецификация | DN50~300 | DN350~600 |
| Давление деятельности (MPa) | 0.25~1.6 | |
| Давление разрыва (MPa) | ≤4.8 | |
| Вакуум (KPa) | 53.3(400) | 44.9(350) |
| Температура (℃) | -20~+115 (на специальное условие -30~+250) | |
| Применимое средство | Воздух, обжатый воздух, вода, морская вода, горячая вода, масло, кислот-основание, etc… | |
| DN (большие) ×DN (небольшой) | Длина | Осевой смещение (расширение) |
Осевой смещение (обжатие) |
Радиальный смещение |
Отклонятьть угол |
| ° (a1+a2) | |||||
| 50×32 | 180 | 15 | 18 | 45 | 35° |
| 50×40 | 180 | 15 | 18 | 45 | 35° |
| 65×32 | 180 | 15 | 18 | 45 | 35° |
| 65×40 | 180 | 15 | 18 | 45 | 35° |
| 65×50 | 180 | 15 | 18 | 45 | 35° |
| 80×32 | 220 | 15 | 18 | 45 | 35° |
| 80×50 | 180 | 20 | 30 | 45 | 35° |
| 80×65 | 180 | 20 | 30 | 45 | 35° |
| 100×40 | 220 | 20 | 30 | 45 | 35° |
| 100×50 | 180 | 20 | 30 | 45 | 35° |
| 100×65 | 180 | 22 | 30 | 45 | 35° |
| 100×80 | 180 | 22 | 30 | 45 | 35° |
| 125×50 | 220 | 22 | 30 | 45 | 35° |
| 125×65 | 180 | 22 | 30 | 45 | 35° |
| 125×80 | 180 | 22 | 30 | 45 | 35° |
| 125×100 | 200 | 22 | 30 | 45 | 35° |
| 150×50 | 240 | 22 | 30 | 45 | 35° |
| 150×65 | 200 | 22 | 30 | 45 | 35° |
| 150×80 | 180 | 22 | 30 | 45 | 35° |
| 150×100 | 200 | 22 | 30 | 45 | 35° |
| 150×125 | 200 | 22 | 30 | 45 | 35° |
| 200×80 | 260 | 22 | 30 | 45 | 35° |
| 200×100 | 200 | 25 | 35 | 40 | 30° |
| 200×125 | 220 | 25 | 35 | 40 | 30° |
| 200×150 | 200 | 25 | 35 | 40 | 30° |
| 250×100 | 260 | 25 | 35 | 40 | 30° |
| 250×125 | 220 | 25 | 35 | 40 | 30° |
| 250×150 | 220 | 25 | 35 | 40 | 30° |
| 250×200 | 220 | 25 | 35 | 40 | 30° |
| 300×125 | 260 | 25 | 35 | 40 | 30° |
| 300×150 | 220 | 25 | 35 | 40 | 30° |
| 300×200 | 220 | 25 | 35 | 40 | 30° |
| 300×250 | 220 | 25 | 35 | 40 | 30° |
| 350×200 | 230 | 28 | 38 | 35 | 26° |
| 350×250 | 230 | 28 | 38 | 35 | 26° |
| 350×300 | 230 | 25 | 38 | 40 | 26° |
| 400×200 | 230 | 25 | 38 | 40 | 26° |
| 400×250 | 240 | 28 | 38 | 35 | 26° |
| 400×300 | 240 | 28 | 38 | 35 | 26° |
| 400×350 | 260 или | 28 | 38 | 35 | 26° |
| 285 | |||||
| 450×250 | 280 | 28 | 38 | 35 | 26° |
| 450×300 | 240 | 28 | 38 | 35 | 26° |
| 450×350 | 240 | 28 | 38 | 35 | 26° |
| 450×400 | 240 | 28 | 38 | 35 | 26° |
| 500×250 | 280 | 28 | 38 | 35 | 26° |
| 500×300 | 280 | 28 | 38 | 35 | 26° |
| 500×350 | 240 | 28 | 38 | 35 | 26° |
| 500×400 | 230 | 28 | 38 | 35 | 26° |
| 500×450 | 240 | 28 | 38 | 35 | 26° |
| 600×400 | 240 | 28 | 38 | 35 | 26° |
| 600×450 | 240 | 28 | 38 | 35 | 26° |
| 600×500 | 240 | 28 | 38 | 35 | 26° |
