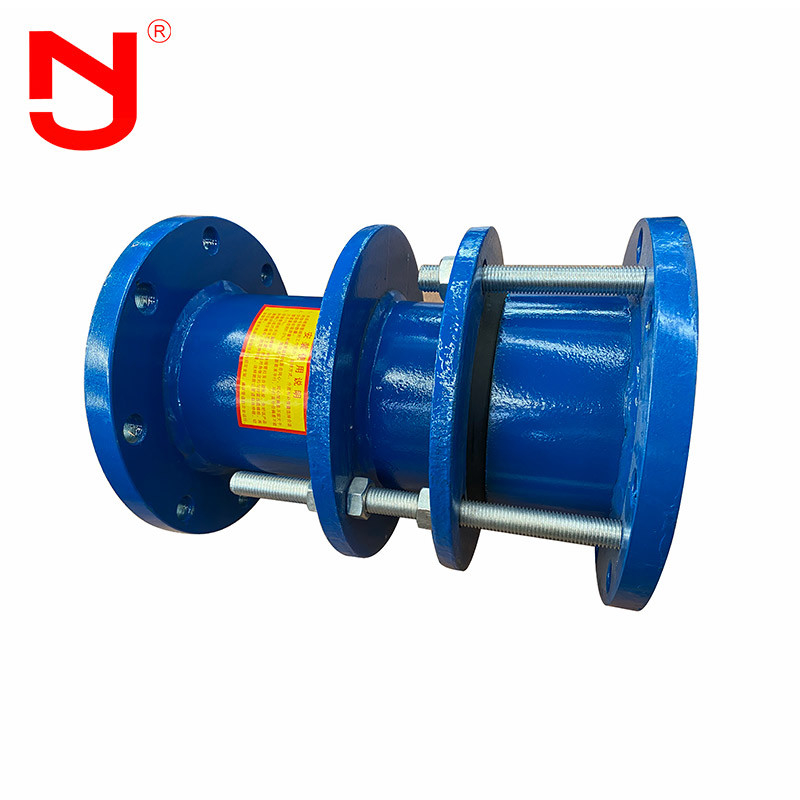

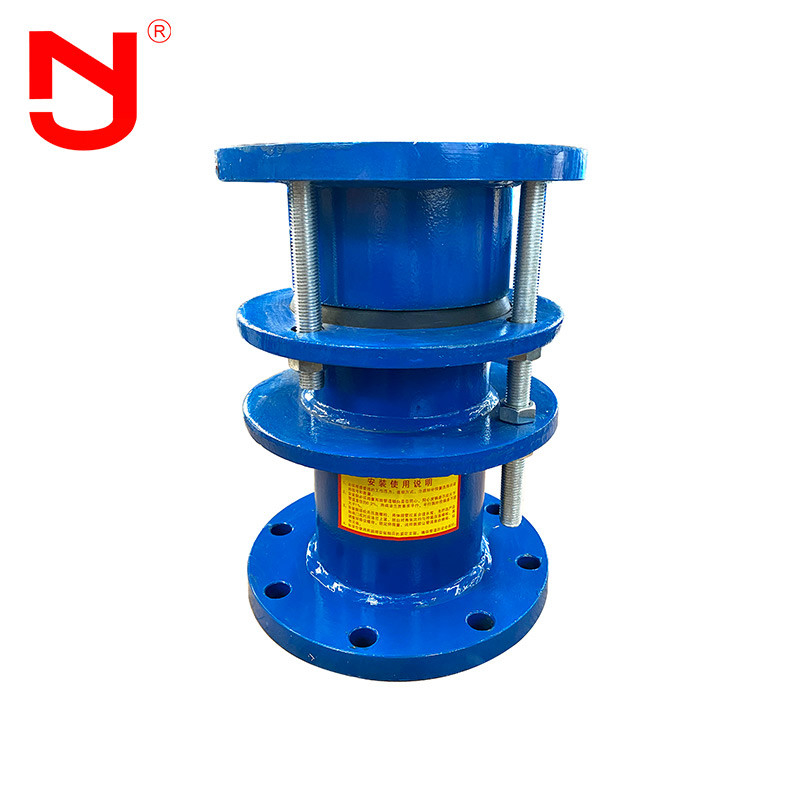

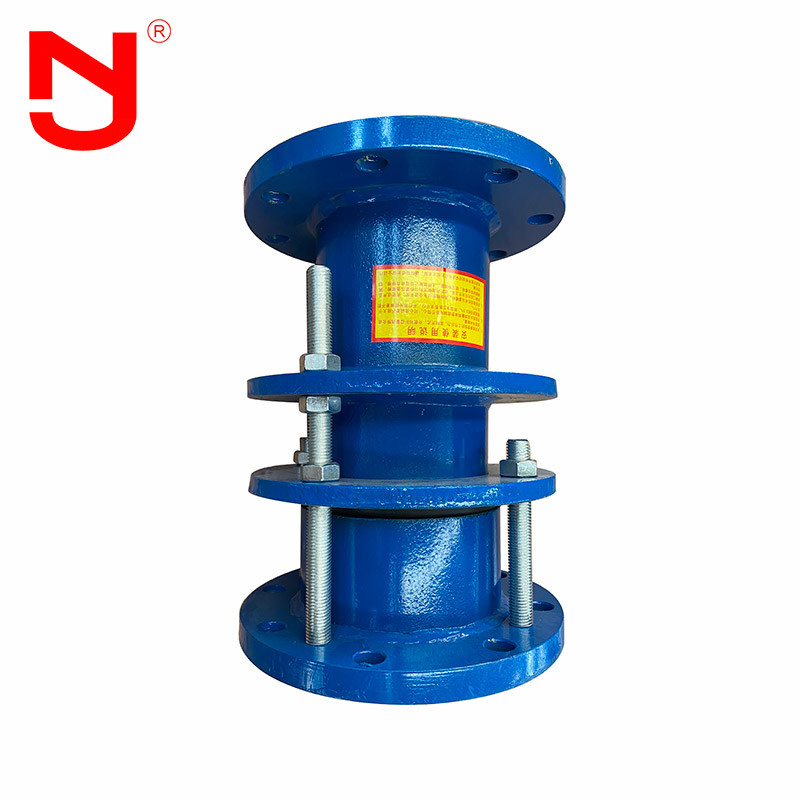

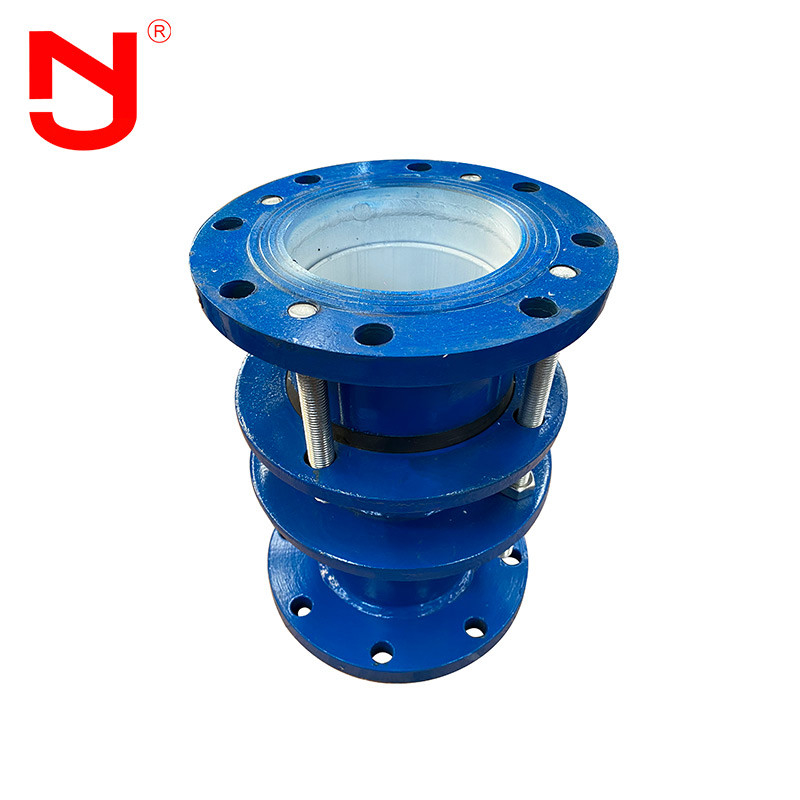

Двойное соединение расширения предела фланца
Двойное соединение расширения предела фланца составлено тела, кольца запечатывания, железы, трубы краткости расширения и других главных компонентов. На основании первоначального представления свободного соединения расширения, добавлен прибор предела, и максимальное расширение запирается с двойными гайками. Трубопровод может расширить свободно в позволяемом количестве расширения. Как только он превышает свое максимальное количество расширения, он сыграет предел для обеспечения безопасной работы трубопровода. Особенно соответствующее для соединения в трубопроводе с вибрацией или некоторыми наклонением и поворачивать.
Представление двойного соединения расширения предела фланца
1. Оно имеет высокую емкость обжатия обеспечить деятельность трубопровода во время коркового движения. Высокая коррозионная устойчивость, соединения расширения похоронена ОН нелегально круглый год, и высокая коррозионная устойчивость необходима.
2. Оно может двинуть осев для того чтобы исключить тепловое расширение и холодный стресс сужением причиненные сезонными изменениями или различными средствами массовой информации. Стальное соединение расширения сделано из стали, и резиновое соединение имеет сильные коррозионную устойчивость и соединение фланца.
3. Легкая установка и обслуживание, избегая ненужной тревоги в сваривая процессе. Особенный процесс проектирования принят для того чтобы усилить болт предела для того чтобы сделать деятельность трубопровода более надежным.
Двойная структура соединения расширения предела фланца
Технические данные двойного соединения расширения предела фланца
| Главные данные двойного соединения расширения предела фланца |
|
Номинальный
iameter DN
|
Внешний
диаметр Dw
|
Длина |
Compen
- sation
△L
|
Размер фланца соединяясь |
| 0.6Map |
1.0Map |
| L |
L1 |
D |
D1 |
n-сделайте |
D |
D1 |
n-сделайте |
| 65 |
76 |
340 |
105 |
50 |
160 |
130 |
4-Φ14 |
185 |
145 |
4-Φ18 |
| 80 |
89 |
190 |
150 |
4-Φ18 |
200 |
160 |
8-Φ18 |
| 100 |
108 |
210 |
170 |
220 |
180 |
8-Φ18 |
| 114 |
220 |
180 |
8-Φ18 |
| 125 |
133 |
265 |
200 |
8-Φ18 |
250 |
210 |
8-Φ18 |
| 140 |
250 |
210 |
8-Φ18 |
| 150 |
159 |
375 |
225 |
8-Φ18 |
285 |
240 |
8-Φ22 |
| 168 |
285 |
240 |
8-Φ22 |
| 200 |
219 |
321 |
280 |
340 |
295 |
8-Φ22 |
| 250 |
273 |
375 |
335 |
12-Φ18 |
395 |
350 |
12-Φ22 |
| 300 |
325 |
350 |
130 |
65 |
440 |
395 |
12-Φ22 |
445 |
400 |
12-Φ22 |
| 350 |
377 |
490 |
445 |
505 |
460 |
16-Φ26 |
| 400 |
426 |
540 |
495 |
16-Φ22 |
565 |
515 |
16-Φ26 |
| 450 |
480 |
595 |
550 |
615 |
565 |
20-Φ26 |
| 500 |
530 |
645 |
600 |
20-Φ22 |
670 |
620 |
20-Φ26 |
| 600 |
630 |
775 |
705 |
20-Φ26 |
780 |
725 |
20-Φ30 |
| 700 |
720 |
860 |
810 |
24-Φ26 |
895 |
840 |
24-Φ30 |
| 800 |
820 |
590 |
220 |
130 |
950 |
920 |
24-Φ30 |
1015 |
950 |
24-Φ33 |
| 900 |
920 |
1075 |
1020 |
1115 |
1050 |
28-Φ33 |
| 1000 |
1020 |
1175 |
1120 |
28-Φ30 |
1230 |
1160 |
28-Φ36 |
| 1200 |
1220 |
1405 |
1340 |
32-Φ33 |
1455 |
1380 |
32-Φ40 |
| 1400 |
1420 |
1630 |
1500 |
36-Φ36 |
1675 |
1590 |
36-Φ42 |
| 1500 |
1520 |
1730 |
1660 |
36-Φ36 |
36-Φ42 |
| 1600 |
1620 |
1830 |
1760 |
40-Φ40 |
1915 |
1820 |
40-Φ48 |
| 1810 |
1820 |
2045 |
1970 |
44-Φ42 |
2115 |
2020 |
44-Φ48 |
| 2000 |
2020 |
2265 |
2180 |
48-Φ42 |
2320 |
2230 |
48-Φ48 |
| 2200 |
2220 |
2475 |
2390 |
52-Φ42 |
2550 |
2440 |
52-Φ56 |
| 2400 |
2420 |
2685 |
2600 |
56-Φ42 |
2760 |
2650 |
60-Φ56 |
| 2600 |
2620 |
600 |
240 |
140 |
2905 |
2810 |
60-Φ48 |
2960 |
3070 |
64-Φ56 |
| 2800 |
2820 |
3115 |
3020 |
64-Φ48 |
3180 |
3290 |
68-Φ60 |
| 3000 |
3020 |
3315 |
3220 |
68-Φ48 |
3405 |
|
|
| 3200 |
3220 |
3525 |
3430 |
72-Φ48 |
|
|
|
| 3400 |
3420 |
3735 |
3640 |
76-Φ48 |
|
|
|
| 3600 |
3620 |
3970 |
3860 |
80-Φ56 |
|
|
|
Примечание: Двойное соединение расширения предела фланца соответствующее для соединять обе стороны с фланцом. Во время установки, отрегулируйте соединяясь длину обоих концов продукта, затяните болты крышки сальника в свою очередь и отрегулируйте гайки предела. Таким образом, трубопровод может расширить свободно, запереть расширение, и обеспечивает безопасную работу трубопровода.
Двойная подача продукции соединения расширения предела фланца
Двойное преимущество соединения расширения предела фланца
1. Цена продукта бывшая цена по прейскуранту завода-изготовителя.
2. 18 лет изготовляя опыта и 5 лет опыта экспорта.
3. Строгий качественный осмотр, качество далеко превышает индустриальный стандарт.
4. Прессформа имеет разнообразие спецификации и поддерживает изготовление на заказ и OEM.
5. Обеспечьте образцы бесплатно
6. Большое количество инвентаря.
Двойная совместная заявка расширения предела фланца
В инсталляционном процессе двойного соединения расширения предела фланца, когда изменения температуры или трубопровод вибрируют, он может сыграть роль компенсации расширения. В случае утечки, смещение уплотнения нельзя компенсировать. Secondly, установка и разборка продукта очень удобны, делать его соединился с водоснабжением и трубопроводом и водонапорной башней дренажа, которая обеспечивает большее удобство для установки и разборки водяной помпы и счетчика воды.
