DN50 EPDM односферное резиновое расширительное соединение SS304 Металлическое фланцевое расширительное соединение
Фланцевое расширяющее соединениеможет также называться: расширение соединения, гибкое соединение, расширение соединения трубы, гибкие соединители. это соединитель трубы с высокой эластичностью, высокой герметичностью,среднее сопротивление и устойчивость к погодным условиям.Фланцевое расширяющее соединениепредставляет собой вид композитной резиновой трубы, которая состоит из внутреннего слоя резины, арматурного слоя ткани (арматурный слой имеет многослойный скребленный нейлоновый шнур), среднего слоя резины,внешний слой резины, конечность с металлическим кольцом или стальным кольцом, и свободное сочетание с металлическим фланцем или параллельным соединением после вулканизации при высокой температуре и высоком давлении.Фланцевое расширяющее соединениеиспользует преимущества резины, такие как высокая эластичность, высокая газовая стойкость, среднее сопротивление, устойчивость к воздействию атмосферных условий и радиационной стойкости.Фланцевое расширяющее соединениеможет уменьшить вибрацию и шум трубопровода и компенсировать тепловое расширение и холодное сокращение, вызванное изменением температуры.
Характеристики работы фланцевого расширительного соединения
Flanged расширяют совместное предложение сверхвысокой производительности, надежности и долговечности, тем самым повышая безопасность установки и механическую целостность оборудования.Из-за вставки специально разработанных изделий в жесткие трубопроводы,Фланцевое расширяющее соединениеспособны:
1Уменьшить перемещение.
2. Улучшить тепловую стабильность
3. Выпускать нагрузки системы, вызванные тепловыми колебаниями, напряжением нагрузки, колебаниями давления насоса и износом осадков
Технические данныеФланцевое расширяющее соединение
|
Основные данные фланцевого расширительного соединения
|
| Номинальный диаметр ((DN) |
Длина |
Сдвиг оси ((мм) |
Горизонтальное смещение |
Угол изгиба |
| мм |
дюйм |
мм |
Расширение |
Сжатие |
мм |
(a1+a2)° |
| 32 |
1 1/4 |
95 |
6 |
9 |
9 |
15° |
| 40 |
1 1/2 |
95 |
6 |
10 |
9 |
15° |
| 50 |
2 |
105 |
7 |
10 |
10 |
15° |
| 65 |
2 1/2 |
115 |
7 |
13 |
11 |
15° |
| 80 |
3 |
135 |
8 |
15 |
12 |
15° |
| 100 |
4 |
150 |
10 |
19 |
13 |
15° |
| 125 |
5 |
165 |
12 |
19 |
13 |
15° |
| 150 |
6 |
180 |
12 |
20 |
14 |
15° |
| 200 |
8 |
210 |
16 |
25 |
22 |
15° |
| 250 |
10 |
230 |
16 |
25 |
22 |
15° |
| 300 |
12 |
245 |
16 |
25 |
22 |
15° |
| 350 |
14 |
255 |
16 |
25 |
22 |
15° |
| 400 |
16 |
255 |
16 |
25 |
22 |
15° |
| 450 |
18 |
255 |
16 |
25 |
22 |
15° |
| 500 |
20 |
255 |
16 |
25 |
22 |
15° |
| 600 |
24 |
260 |
16 |
25 |
22 |
15° |
Примечание: 1. Специальные требования к фланцевому расширению могут быть настроены в соответствии с чертежом пользователя. Стандарт фланца GB / t9115.1-2000. Различные стандарты фланца (GB, JB, Hg, CB, ANSI, DIN,BSEN, NF, en, JIS, ISO и т.д.) могут быть выбраны для производства.Фланцевое расширяющее соединениеможет использоваться в качестве натурального каучука, EPDM, хлоропренового каучука, бутилового каучука, бутадиенового каучука, флуорового каучука и т. д., когдаФланцевое расширяющее соединение Если для водоснабжения подвесной трубопровода используется водопровод выше DN200, трубопровод должен иметь фиксированную поддержку или фиксированную поддержку, в противном случаеФланцевое расширяющее соединениедолжны быть установлены с противопадающим устройством.

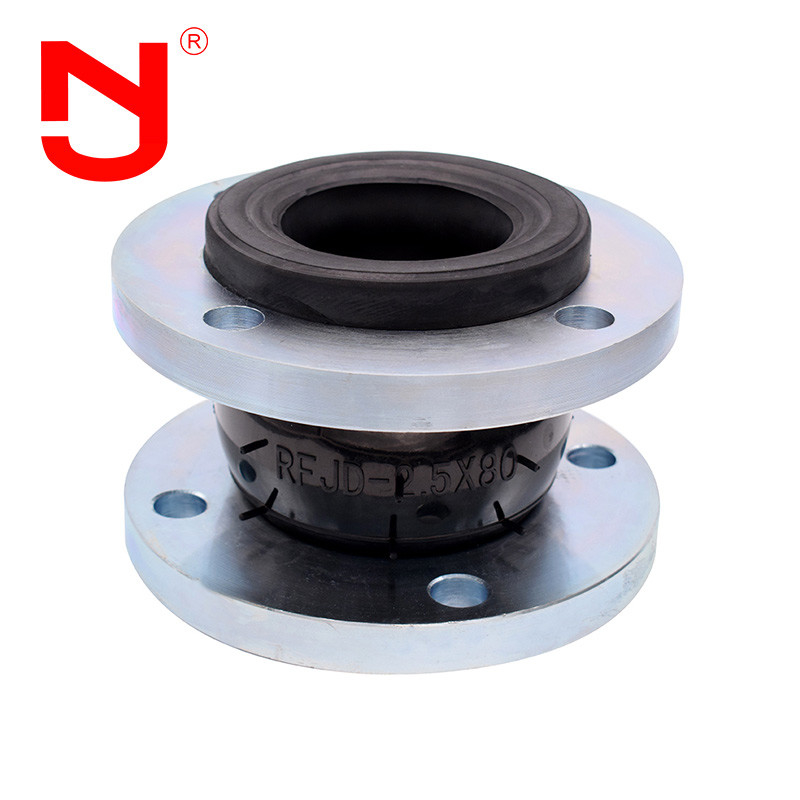

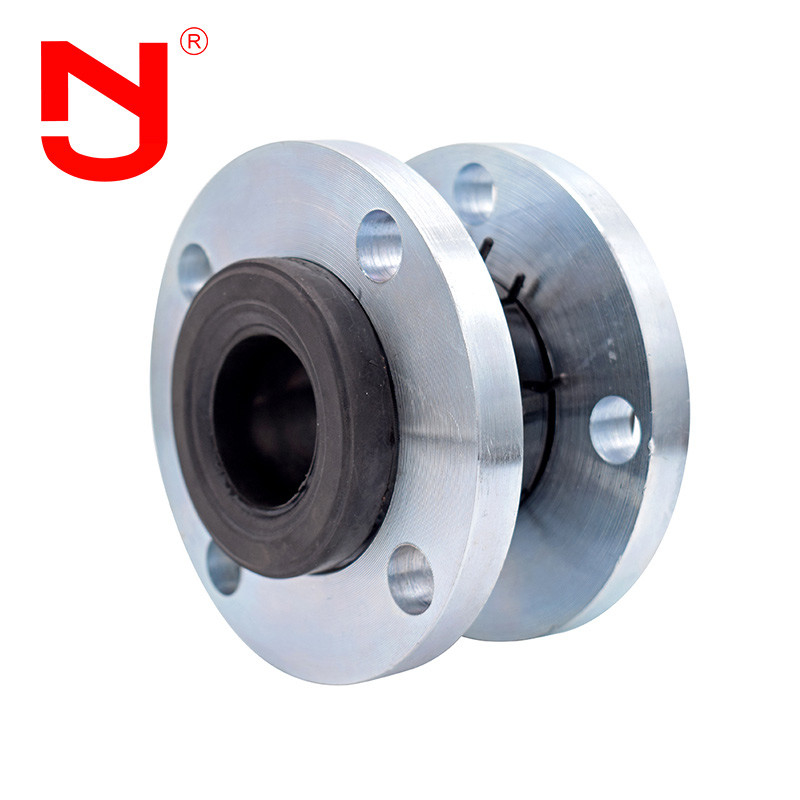

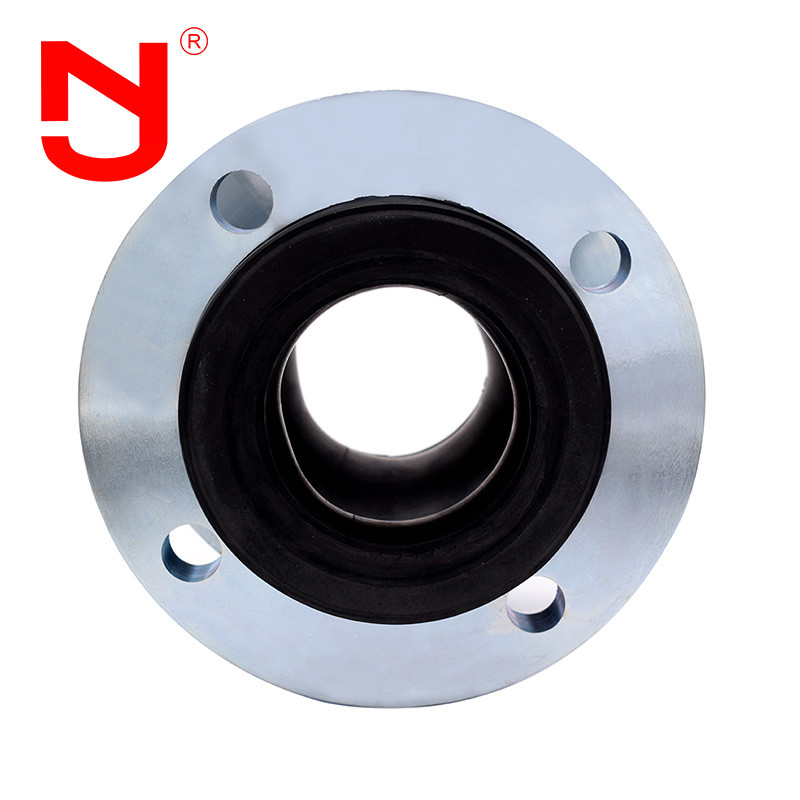

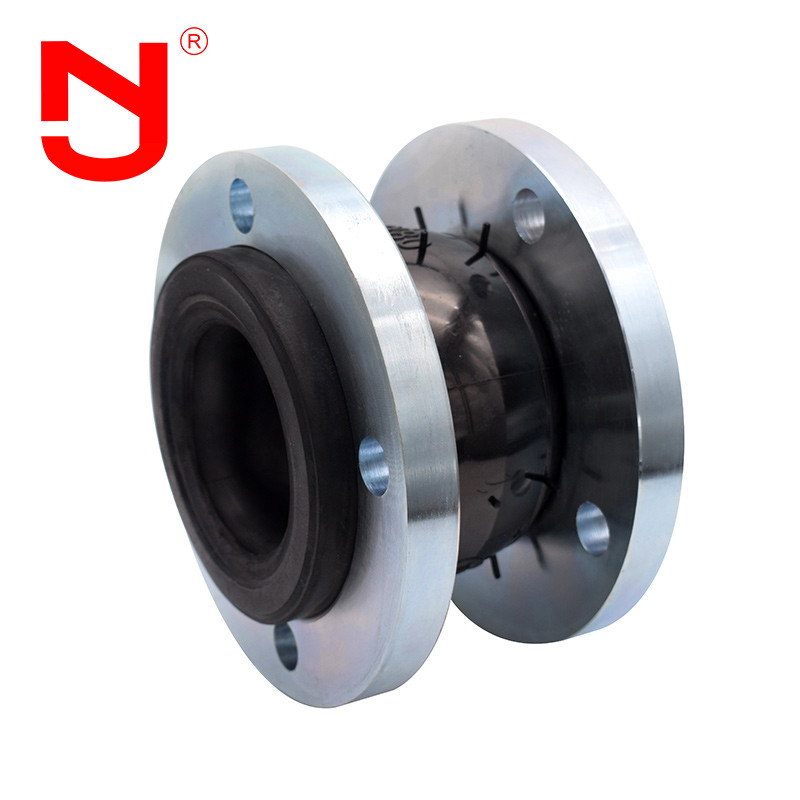

Фланцевое расширяющее соединение Детали показывают
Фланцевое расширяющее соединениеПроизводственные потоки
Вы знаете, как делают фланцевый расширительный сустав?
Очень важно выбрать подходящийФланцевое расширяющее соединение, чтобы понять совместимость среды и выбранного материала фланцевого расширяющего соединения, диапазон полной температуры, полного давления и полного вакуума, необходимое количество движения,и размеры между фланцами трубС помощью этой информации инженеры JINGNING могут помочь определить идеальный фланцевый расширительный соединение для любого применения.
Фланцевое расширяющее соединение применение
Фланцевые расширительные соединения широко используются в различных трубопроводных системах, таких как соединениеФланцевое расширяющее соединениеПроводки с частыми изменениями температуры тепла и холода.используется в основном для удаленной переработки и транспортировки воды и сточных вод, водоснабжения и охлаждения циркулирующей воды тепловой электростанции, трубопроводной транспортировки металлургической промышленности,конденсатная вода, химическая промышленность, охлаждение и разведение нефтехимической промышленности и гибкое соединение между трубопроводами на большие и короткие расстояния в других отраслях промышленности.Потому что фланцевый расширить соединение имеет высокую износостойкость, фланцевое расширяющее соединение также подходит для всех отраслей промышленности гранулированной и порошкообразной и газообразной низкой температуры.
Частые вопросы
Вопрос 1: Какой резиновый материалФлангированный расширяющийся сустав?
A1: EPDM,CR,NBR и т.д. Это зависит от рабочей среды и среды.
Вопрос 2: Каково рабочее давлениеФлангированный расширяющийся сустав?
А2:Рабочее давление может быть 1,0 МПа, 1,6 МПа, 2,5 МПа.
Q3: Могу ли я получить образец?
Ответ: Мы можем отправить по экспрессу, по воздуху или по морю.
Вопрос 4: Какова рабочая температураЛэнгед расширяет участок?
А4:Рабочая температура -20°C~100°C.
