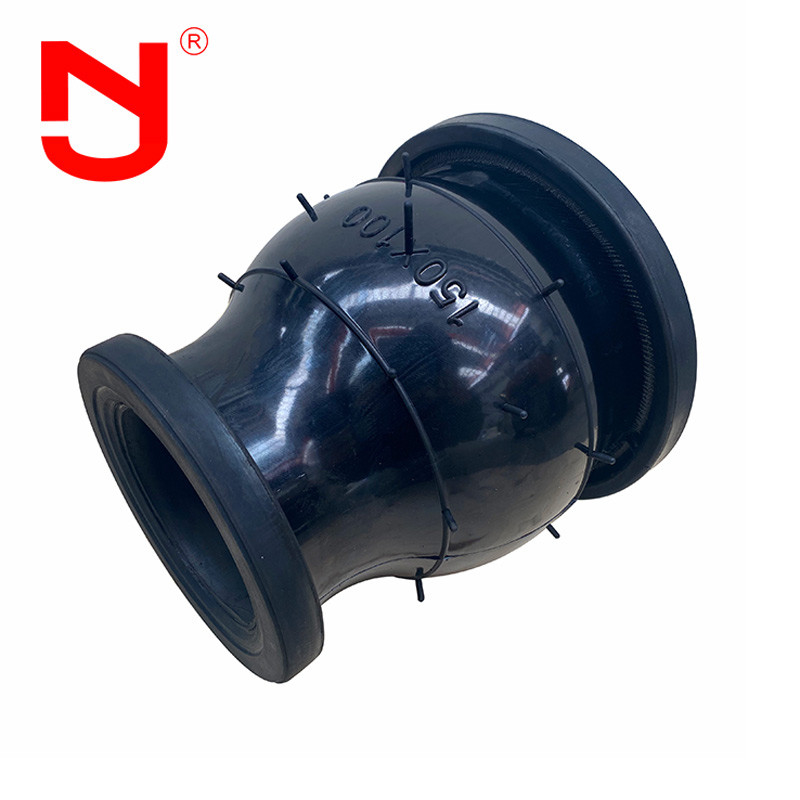

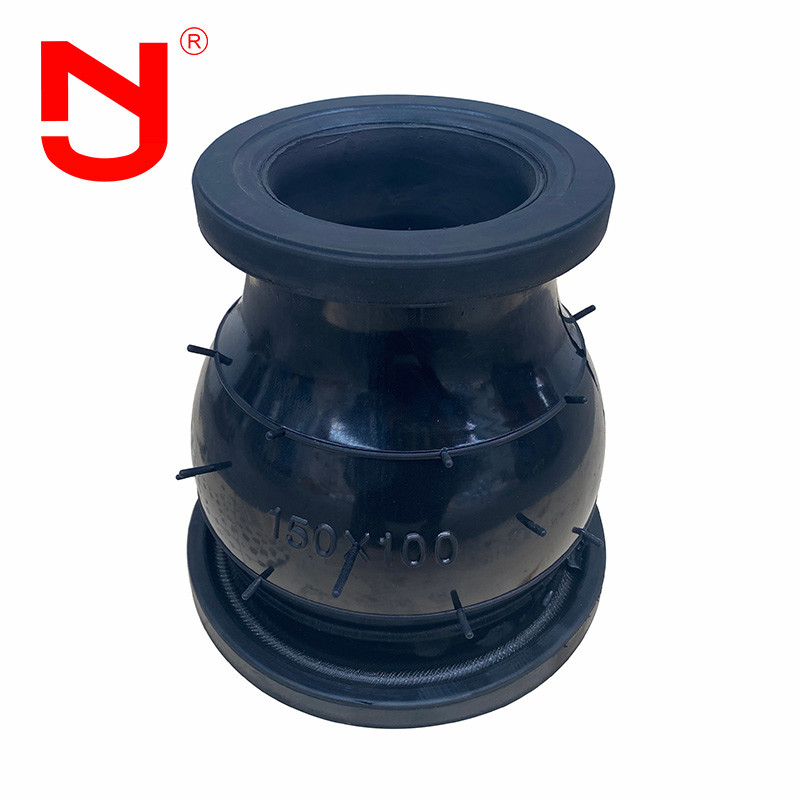

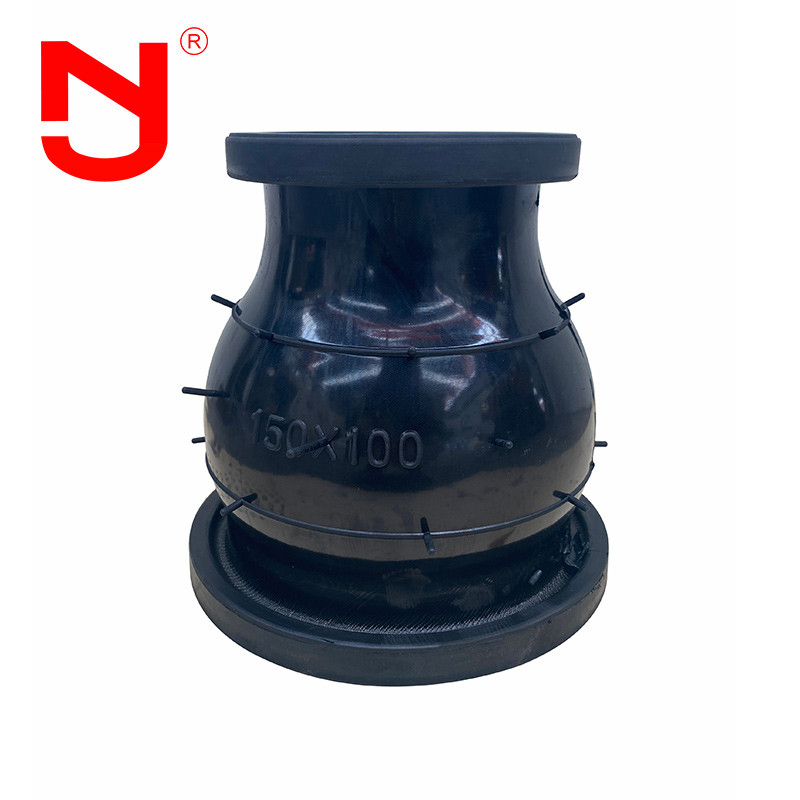

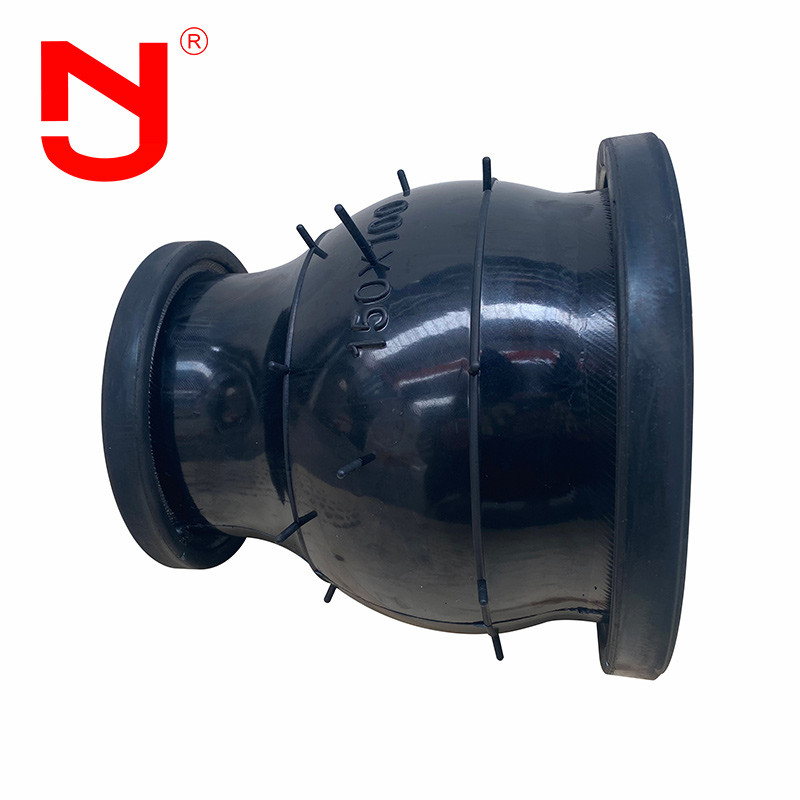

Уменьшенный резиновый сустав высокийУстойчивость к температуреКонцентрическая редукторная резиновая суставка
Концентрическая редукторная резиновая связьявляется специализированным типом трубопровода, предназначенного для обеспечения бесшовного перехода между трубами различного диаметра при сохранении высокой температурной стойкости и гибкости.Эта уникальная установка сочетает в себе долговечность концентрического редуктора с гибкостью и температурной устойчивостью резинового соединения, создавая универсальное и надежное решение для различных промышленных и сантехнических применений.
Характеристики редукторного резинового соединения
1Небольшие размеры, легкий вес, гибкость, удобная установка и обслуживание
2Он уменьшает передачу шума конструкции и обладает сильной амортизацией ударов.
3Он обладает способностью к горизонтальному смещению, осевому смещению и угловому смещению, и имеет характеристики реконструкции фланца и непараллелизма.
4Предотвращение коррозии внутренней стенки концентрических редукторных резиновых соединений в высокотемпературных, кислотоустойчивых и нефтяных трубопроводах и продление их срока службы.
Спецификация концентрического редукторного резинового соединения
| спецификация |
DN50 ~ 300 |
DN350 ~ 600 |
| Рабочее давление (MPa) |
0.25 ~ 1.6 |
| Давление взрыва (MPa) |
≤4.8 |
| Вакуум (KPa) |
53.3 ((400) |
44.9 ((350) |
| Температура (°C) |
-20~+115 ((для особых условий -30~+250) |
| Применяемая среда |
Воздух, сжатый воздух, вода, морская вода, горячая вода, масло, кислотно-базовая и т.д. |
Технические данные концентрического редукторного резинового соединения
| Основные данные концентрического редукторного резинового соединения |
| DN ((большой) × DN ((малый) |
Длина |
Аксиальная
перемещение
(расширение) |
Аксиальная
перемещение
(Сжатие) |
Радиальная
перемещение |
Отклоняется
угол |
| (a1+a2)° |
| 50х32 |
180 |
15 |
18 |
45 |
35° |
| 50х40 |
180 |
15 |
18 |
45 |
35° |
| 65х32 |
180 |
15 |
18 |
45 |
35° |
| 65х40 |
180 |
15 |
18 |
45 |
35° |
| 65х50 |
180 |
15 |
18 |
45 |
35° |
| 80×32 |
220 |
15 |
18 |
45 |
35° |
| 80х50 |
180 |
20 |
30 |
45 |
35° |
| 80х65 |
180 |
20 |
30 |
45 |
35° |
| 100х40 |
220 |
20 |
30 |
45 |
35° |
| 100х50 |
180 |
20 |
30 |
45 |
35° |
| 100х65 |
180 |
22 |
30 |
45 |
35° |
| 100х80 |
180 |
22 |
30 |
45 |
35° |
| 125х50 |
220 |
22 |
30 |
45 |
35° |
| 125х65 |
180 |
22 |
30 |
45 |
35° |
| 125х80 |
180 |
22 |
30 |
45 |
35° |
| 125×100 |
200 |
22 |
30 |
45 |
35° |
| 150х50 |
240 |
22 |
30 |
45 |
35° |
| 150х65 |
200 |
22 |
30 |
45 |
35° |
| 150х80 |
180 |
22 |
30 |
45 |
35° |
| 150×100 |
200 |
22 |
30 |
45 |
35° |
| 150×125 |
200 |
22 |
30 |
45 |
35° |
| 200х80 |
260 |
22 |
30 |
45 |
35° |
| 200×100 |
200 |
25 |
35 |
40 |
30° |
| 200×125 |
220 |
25 |
35 |
40 |
30° |
| 200х150 |
200 |
25 |
35 |
40 |
30° |
| 250×100 |
260 |
25 |
35 |
40 |
30° |
| 250×125 |
220 |
25 |
35 |
40 |
30° |
| 250х150 |
220 |
25 |
35 |
40 |
30° |
| 250х200 |
220 |
25 |
35 |
40 |
30° |
| 300×125 |
260 |
25 |
35 |
40 |
30° |
| 300х150 |
220 |
25 |
35 |
40 |
30° |
| 300х200 |
220 |
25 |
35 |
40 |
30° |
| 300х250 |
220 |
25 |
35 |
40 |
30° |
| 350×200 |
230 |
28 |
38 |
35 |
26° |
| 350х250 |
230 |
28 |
38 |
35 |
26° |
| 350×300 |
230 |
25 |
38 |
40 |
26° |
| 400х200 |
230 |
25 |
38 |
40 |
26° |
| 400х250 |
240 |
28 |
38 |
35 |
26° |
| 400х300 |
240 |
28 |
38 |
35 |
26° |
Концентрический редуктор резинового соединения
Вы знаете, как это высокое качествоконцентрический редуктор резинового соединенияПосмотрим с Джиннингом.
Все концентрические редукторные резиновые соединения соответствуют международным стандартам, таким как GB, ISO, DIN, ANSI, BS, JIS, а также специальным требованиям клиентов..
Концентрическая редукторная резиновая связь преимущества
1Цена на разъединитель - цена на заводе.
2.17 лет опыта производства и 5 лет опыта экспорта
3Строгий контроль качества, и качество намного превышает отраслевой стандарт
4. Настройка форм и OEM различных спецификаций
5. Предоставьте бесплатные образцы резиновых соединений.
Концентрические редукторные резиновые соединенияОпубликование
Концентрические редукторные резиновые соединения широко используются в трубах для отопления и вентиляции воды, водоснабжения и водоотведения и циркулирующих трубах для воды, трубах для замораживания, трубах для защиты от коррозии Huagong,Огнетушительные и компрессорные трубы различного строительства, горнодобывающей, химической, нефтяной и других отраслей промышленности.Концентрические редукторные резиновые соединенияиспользуются в лабораториях, научно-исследовательских институтах, на судах, на судах и других объектах для защиты и контроля вибрационной изоляции,сокращение шума и компенсация перемещения трубопроводов.
Частые вопросы
Q1: Может ли cредукторный резиновый соединениебыть отмеченным персонализированным логотипом?
A1: Да, это может быть отмечено с вашим логотипом. Мы могли бы предоставить OEM & ODM услуги.
Q1: Можете ли вы предоставить чертежи cредукторный резиновый соединение?
A1: Да, мы можем предоставить вам чертежи. Пожалуйста, свяжитесь с нами, чтобы получить чертежредукторный резиновый соединение.
Вопрос 1: Какие сертификатыредукторный резиновый соединениеВы можете обеспечить?
A1: Мы можем предоставить сертификат CE, ISO.
Вопрос 1: Можно взять образец средукторный резиновый соединение?
A1: Да, мы можем предоставить вам образцы для проверки качества нашихРедуктор на центральном резиновом соединении.
