Концентрическая редукционная резиновая суставная высокотемпературная труба гибкий соединитель
Гибкий соединитель трубы является видом резинового соединения, используемого для соединения двух участков труб различного диаметра. Его конструкция характеризуется тем, что диаметр соединительных портов на обоих концах различен,но центральная линия находится на той же оси, то есть концентрическая конструкция.Гибкий соединитель трубыВ основном используется для компенсации и снятия перемещения, вибрации и напряжения в трубопроводной системе, обеспечивая при этом герметичность трубопроводной системы и непрерывность передачи жидкости.Он широко используется в различных промышленных областях, такие как нефтедобывающие, химические, электроэнергетические, металлургические и т.д., а также системы водоснабжения и водоотведения, отопления, вентиляции и кондиционирования воздуха в строительстве и муниципальной технике.
Характеристики концентрического редуктораГибкий соединитель трубы
1Небольшие размеры, легкий вес, гибкость, удобная установка и обслуживание
2Он уменьшает передачу шума конструкции и обладает сильной амортизацией ударов.
3Он обладает способностью к горизонтальному смещению, осевому смещению и угловому смещению, и имеет характеристики реконструкции фланца и непараллелизма.
4Предотвращение коррозии внутренней стенки концентрических редукторных резиновых соединений в высокотемпературных, кислотоустойчивых и нефтяных трубопроводах и продление их срока службы.
Спецификация концентрического редуктораГибкий соединитель трубы
| спецификация |
DN50 ~ 300 |
DN350 ~ 600 |
| Рабочее давление (MPa) |
0.25 ~ 1.6 |
| Давление взрыва (MPa) |
≤4.8 |
| Вакуум (KPa) |
53.3 ((400) |
44.9 ((350) |
| Температура (°C) |
-20~+115 ((для особых условий -30~+250) |
| Применяемая среда |
Воздух, сжатый воздух, вода, морская вода, горячая вода, масло, кислотно-базовая и т.д. |
Технические данныеКонцентрический редукторГибкий соединитель трубы
| Основные данныеКонцентрический редукторГибкий соединитель трубы |
| DN ((большой) × DN ((малый) |
Длина |
Аксиальная
перемещение
(расширение) |
Аксиальная
перемещение
(Сжатие) |
Радиальная
перемещение |
Отклоняется
угол |
| (a1+a2)° |
| 50х32 |
180 |
15 |
18 |
45 |
35° |
| 50х40 |
180 |
15 |
18 |
45 |
35° |
| 65х32 |
180 |
15 |
18 |
45 |
35° |
| 65х40 |
180 |
15 |
18 |
45 |
35° |
| 65х50 |
180 |
15 |
18 |
45 |
35° |
| 80×32 |
220 |
15 |
18 |
45 |
35° |
| 80х50 |
180 |
20 |
30 |
45 |
35° |
| 80х65 |
180 |
20 |
30 |
45 |
35° |
| 100х40 |
220 |
20 |
30 |
45 |
35° |
| 100х50 |
180 |
20 |
30 |
45 |
35° |
| 100х65 |
180 |
22 |
30 |
45 |
35° |
| 100х80 |
180 |
22 |
30 |
45 |
35° |
| 125х50 |
220 |
22 |
30 |
45 |
35° |
| 125х65 |
180 |
22 |
30 |
45 |
35° |
| 125х80 |
180 |
22 |
30 |
45 |
35° |
| 125×100 |
200 |
22 |
30 |
45 |
35° |
| 150х50 |
240 |
22 |
30 |
45 |
35° |
| 150х65 |
200 |
22 |
30 |
45 |
35° |
| 150х80 |
180 |
22 |
30 |
45 |
35° |
| 150×100 |
200 |
22 |
30 |
45 |
35° |
| 150×125 |
200 |
22 |
30 |
45 |
35° |
| 200х80 |
260 |
22 |
30 |
45 |
35° |
| 200×100 |
200 |
25 |
35 |
40 |
30° |
| 200×125 |
220 |
25 |
35 |
40 |
30° |
| 200х150 |
200 |
25 |
35 |
40 |
30° |
| 250×100 |
260 |
25 |
35 |
40 |
30° |
| 250×125 |
220 |
25 |
35 |
40 |
30° |
| 250х150 |
220 |
25 |
35 |
40 |
30° |
| 250х200 |
220 |
25 |
35 |
40 |
30° |
| 300×125 |
260 |
25 |
35 |
40 |
30° |
| 300х150 |
220 |
25 |
35 |
40 |
30° |
| 300х200 |
220 |
25 |
35 |
40 |
30° |
| 300х250 |
220 |
25 |
35 |
40 |
30° |
| 350×200 |
230 |
28 |
38 |
35 |
26° |
| 350х250 |
230 |
28 |
38 |
35 |
26° |
| 350×300 |
230 |
25 |
38 |
40 |
26° |
| 400х200 |
230 |
25 |
38 |
40 |
26° |
| 400х250 |
240 |
28 |
38 |
35 |
26° |
| 400х300 |
240 |
28 |
38 |
35 |
26° |

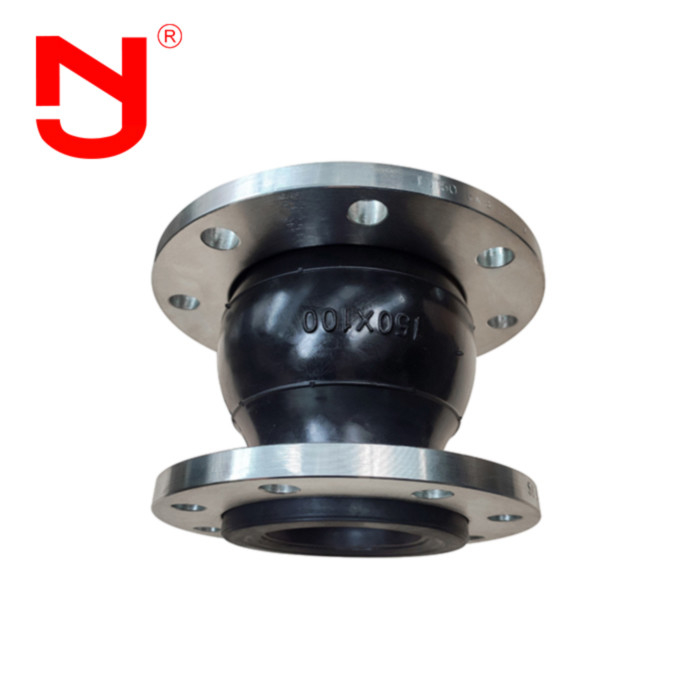

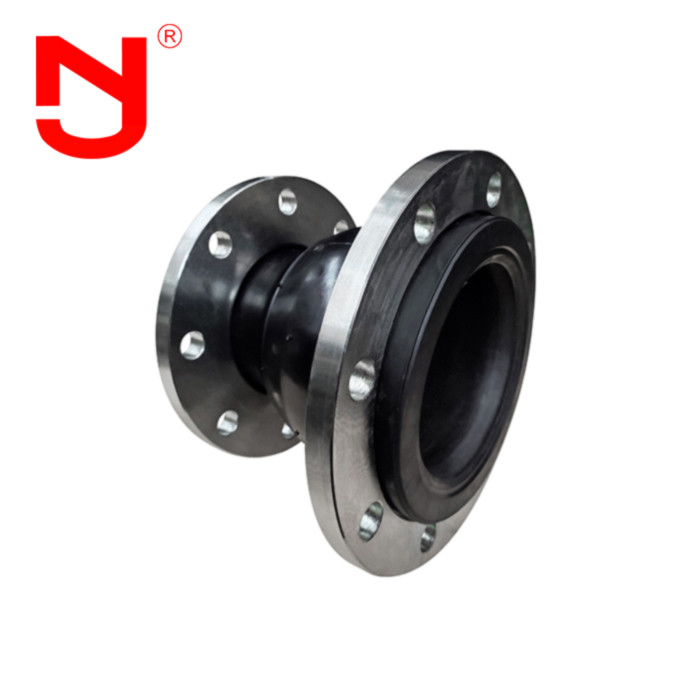

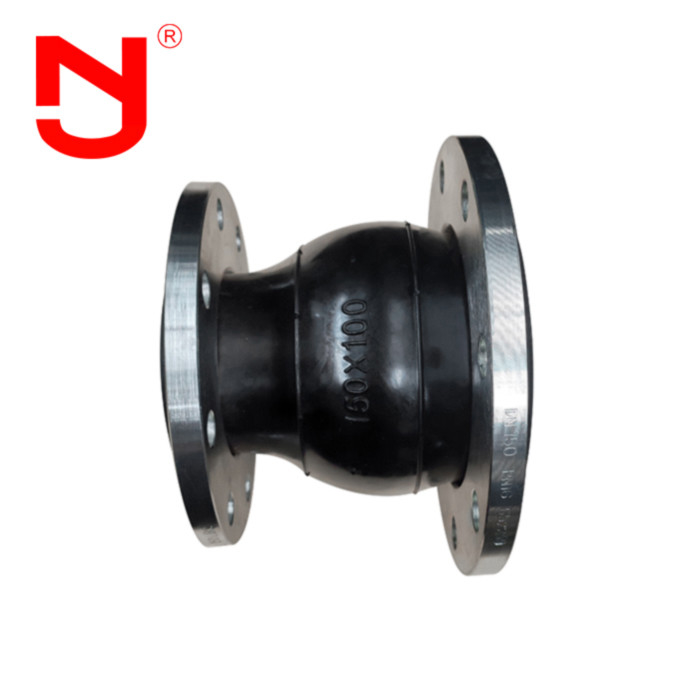

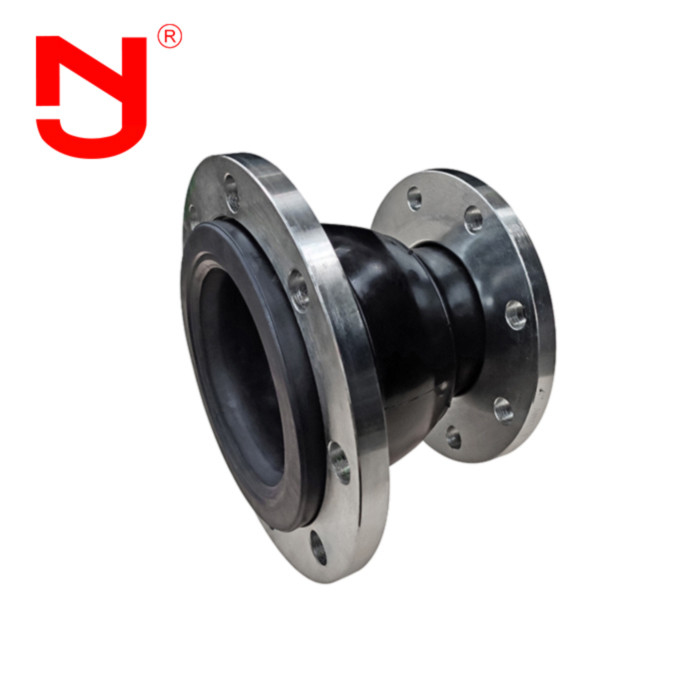

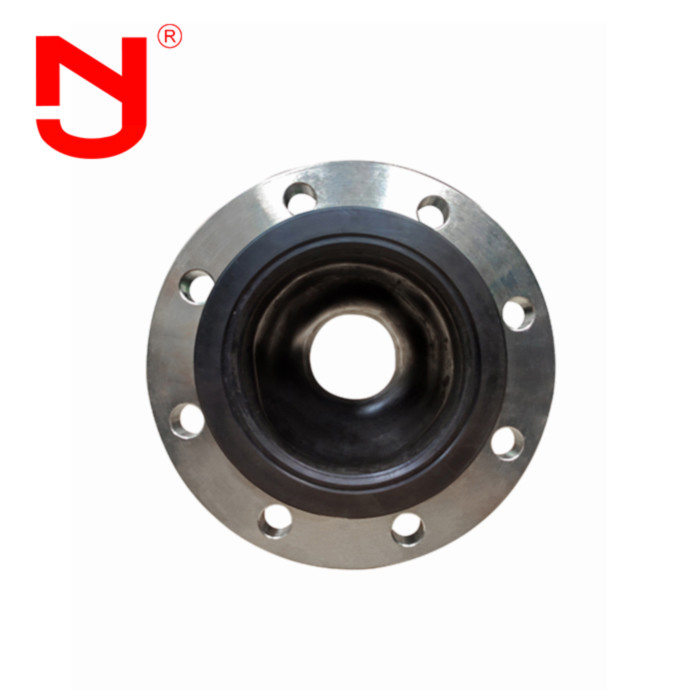

Концентрический редукторКонцентрический редукторГибкий соединитель трубыДетали показывают
Вы знаете, как это высокое качествоКонцентрический редукторГибкий соединитель трубы Посмотрим с Джиннингом.
ВсеГибкий соединитель трубыВ соответствии с международными стандартами, такими как GB, ISO, DIN, ANSI, BS, JIS, а также специальными требованиями клиентов.
Концентрический редукторГибкий соединитель трубыпреимущества
1Цена на разъединитель - цена на заводе.
2.17 лет опыта производства и 5 лет опыта экспорта
3Строгий контроль качества, и качество намного превышает отраслевой стандарт
4. Настройка форм и OEM различных спецификаций
5. Предоставьте бесплатныйУбер расширительный суставобразцы
Концентрический редукторГибкий соединитель трубыПрименение
Концентрический редуктор pГибкий соединитель широко используется в трубах для отопления и вентиляции воды, водоснабжения и водоотведения, а также в циркулирующих трубах для воды, трубах для замораживания, трубах для защиты от коррозии Huagong,Огнетушительные и компрессорные трубы различного строительстваКонцентрический редукторrУбер расширительный сустависпользуются в лабораториях, научно-исследовательских институтах, на судах, на судах и других объектах для защиты и контроля вибрационной изоляции,сокращение шума и компенсация перемещения трубопроводов.
Частые вопросы
Q1: Может ли cцентральный редуктор pГибкий соединитель быть отмеченным персонализированным логотипом?
A1: Да, это может быть отмечено с вашим логотипом. Мы могли бы предоставить OEM & ODM услуги.
Q1: Можете ли вы предоставить чертежи cРедуктор с центромУбер расширительный сустав?
A1: Да, мы можем предоставить вам чертежи. Пожалуйста, свяжитесь с нами, чтобы получить чертежцентральный редуктор pГибкий разъем.
Вопрос 1: Какие сертификатыцентральный редуктор pГибкий соединительВы можете обеспечить?
A1: Мы можем предоставить сертификат CE, ISO.
Вопрос 1: Можно взять образец сРедуктор с центромУбер расширительный сустав?
A1: Да, мы можем предоставить вам образцы для проверки качества нашихцентральный редуктор pГибкий разъем.
