Соединение металлического расширения SS316 Высокотемпературное сопротивление Соединение расширения
Сварные металлические расширительные соединения гофрированной трубы, двух конечных труб и других компонентов.Он поглощает осевое смещение трубопровода (с небольшим количеством бокового и углового смещения) через гибкую деформацию гофрированной трубы, и конечная труба либо сварляется непосредственно с трубопроводом, либо соединяется с фланцем трубопровода после сварки.Небольшая тяговая стержня на расширительном соединении в основном используется в качестве жесткой опоры во время транспортировки или в качестве предварительного деформационного регулирования для продуктов, и это не грузоподъемный стержень.
Производительность bЭто означает расширение
Характеристики сварного металлического расширительного соединения
- Компенсируйте осевую, поперечную и угловую тепловые деформации поглощающего трубопровода.
- Расширение и сокращение волнового компенсатора облегчает установку и демонтаж клапанных трубопроводов
- Поглощать вибрации оборудования и уменьшать воздействие вибраций оборудования на трубопроводы.
- Поглощает деформацию трубопроводов, вызванную землетрясениями и оседанием.
Технический параметр bЭто означает расширение
|
Основные данные bЭто означает расширение
|
|
|
Уровень давления
(Mpa) |
Доступная площадь подвижек
(см2)
|
Максимальный размер наружного диаметра
(мм)
|
Длина
(мм)
|
| 1.0 |
1.6 |
2.5 |
Фланц
|
Трубка
|
|
32
|
20/26
|
18/63
|
15/98 г.
|
16
|
225
|
160/250
|
264/280
|
|
40
|
20/24
|
18/89 г.
|
15/98 г.
|
23
|
244
|
164/259
|
269/289
|
|
50
|
20/70
|
18/70
|
15/106
|
37
|
259
|
172/276
|
282/306
|
|
65
|
26/44
|
22/55
|
15/138
|
55
|
270
|
215/294
|
300/322
|
|
80
|
34/33
|
28/41
|
19/68
|
81
|
284
|
240/338
|
344/366
|
|
100
|
40/75
|
35/93 года
|
25/54
|
121
|
304
|
235/317
|
323/345
|
|
125
|
38/59
|
34/74
|
29/117
|
180
|
334
|
282/314
|
316/342
|
|
150
|
40/62
|
34/78
|
29/92 г.
|
257
|
364
|
282/339
|
338/367
|
|
200
|
59/52
|
53/58
|
46/65
|
479
|
442
|
340/402
|
402/426
|
|
250
|
87/35
|
79/39
|
48/78
|
769
|
507
|
393/459
|
493/399
|
|
300
|
87/37
|
79/41
|
71/47
|
1105
|
562
|
464/525
|
564/565
|
|
350
|
87/44
|
79/48
|
71/45
|
1307
|
622
|
509/564
|
609/604
|
|
400
|
87/43
|
79/47
|
71/47
|
1611
|
562
|
522/566
|
622/628
|
|
450
|
87/37
|
79/41
|
47/75
|
1972
|
700
|
403/498
|
503/523
|
|
500
|
87/68 года
|
79/75
|
71/45
|
2445
|
760
|
431/523
|
531/554
|
|
600
|
87/85 г.
|
79/94 года
|
71/82 года
|
3534
|
835
|
478/548
|
578/588
|
|
700
|
87/77 года
|
79/85 г.
|
71/103
|
4717
|
1110
|
490
|
590
|
|
800
|
102/102
|
94/112
|
71/95 года
|
5822
|
1265
|
502
|
602
|
|
900
|
102/97 года
|
94/107
|
80/123
|
7620
|
1186
|
/
|
698
|
|
1000
|
102/105
|
94/106
|
82/117
|
9043
|
1286
|
/
|
692
|
Примечание: если среда состоит из масла, кислотных или щелочных веществ, и есть специальные требования к рабочей температуре, вы можете настроить ее, отправив письмо или чертеж.Укажите, пожалуйста, при заказе.

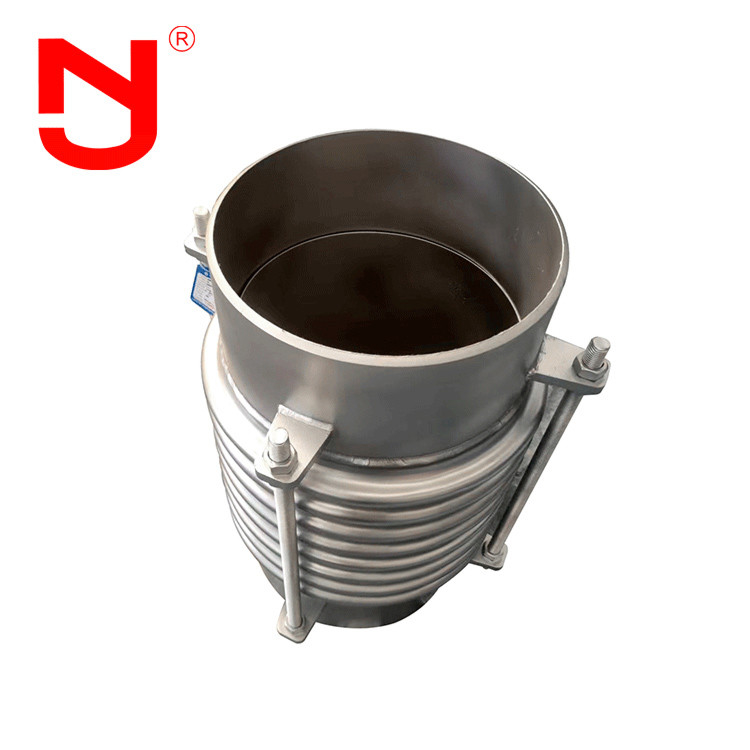

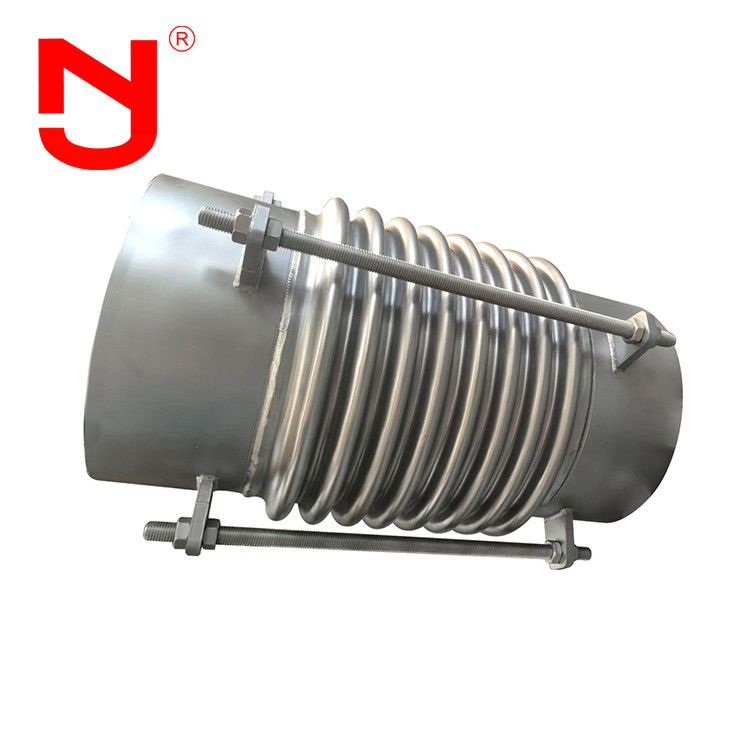

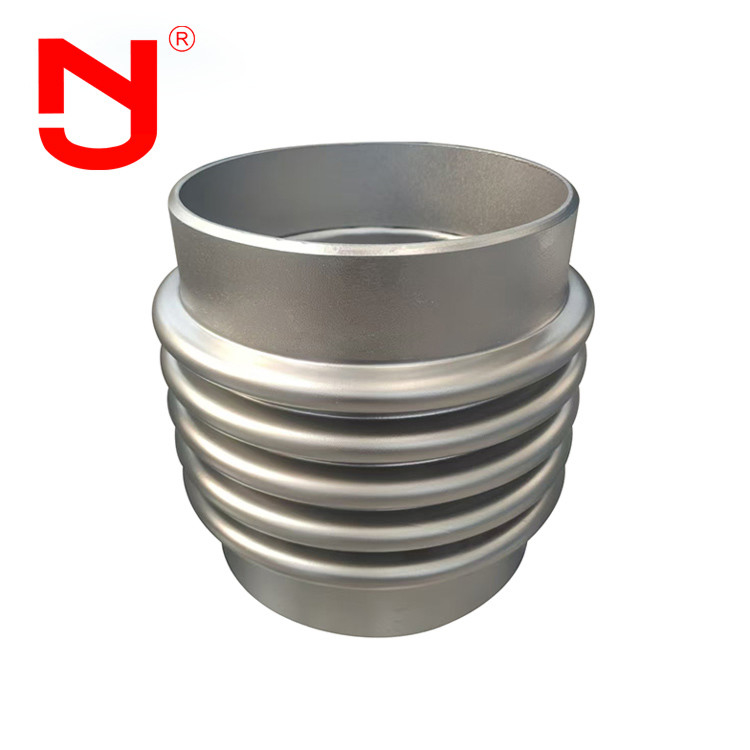

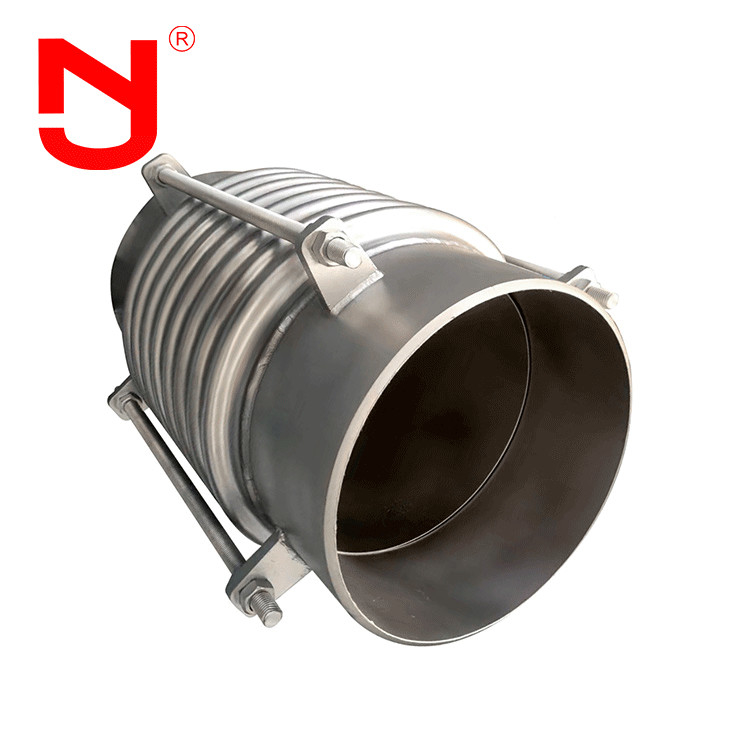

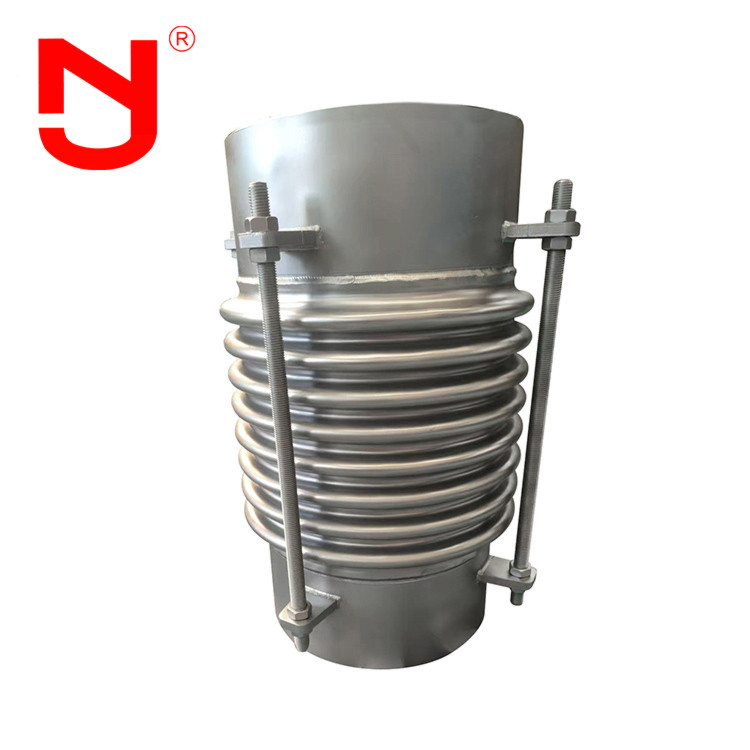

Расширение Детали показывают
Процесс производства bЭто означает расширение
Вы знаете, как высококачественный бЭто означает расширениеПосмотрим с Джиннингом.
Расширениемогут быть переработаны в различные типы в соответствии с различными потребностями
◆В.Это означает расширениеКорпус из нержавеющей стали 304, 316L.
◆В.Это означает расширениеМатериалы фланца: Q235 углеродистая сталь, 304, 316L нержавеющая сталь.
Jingning имеет более чем 17-летний опыт проектирования в производстве гибких расширения соединения, резинового расширения соединения, металлического метла соединения, разборки соединения,трубопроводные и другие промышленные трубопроводы. БЭто означает расширениеотвечает международным стандартам, таким как GB, ISO, DIN, ANSI, BS, JIS и специальным требованиям клиентов.
Расширениепреимущества
1.В.Это означает расширениеявляется ценой "с завода"
217 лет опыта производства, 5 лет опыта экспорта.
3. БЭто означает расширениеимеет строгий контроль качества, и качество намного превышает отраслевой стандарт.
4Различные спецификацииЭто означает расширениенастройка форм и OEM
5Свободное bЭто означает расширениеобразцы
6Большой запас bЭто означает расширение
Расширение применение
Из-за своей гибкости, bЭто означает расширениеможет компенсировать деформацию температурной разницы или другую деформацию между оборудованием и трубопроводом, предотвращать вибрации, уменьшать тягу трубопровода на оборудование,и адаптироваться к неравномерному расселению основы нефтяного бакаРасширение мельницы может широко использоваться в химической промышленности, нефтепереработки, электроэнергии, легкой промышленности, атомной энергии, металлургии, машиностроения, инструмента, судна, аэрокосмических и других департаментов.С широким применением трубопроводов электропередач и теплопроводов в промышленности и гражданской области, потребность в расширении мельниц становится все больше и больше.
Наши услуги
1.24 часа онлайн
2Бесплатные образцы
3. Поддержка настройки
4.Предоставьте чертежи
5.Много способов оплаты на выбор
6Инспекция на заводе (материал, спецификации, количество, давление, упаковка)
7.Долгий гарантийный срок
8.Подходящая для транспортировки упаковка
Частые вопросы
Вопрос 1:Может ли бЭто означает расширениебыть отмеченным персонализированным логотипом?
А1:Да, это может быть отмечено с вашим логотипом. Мы можем предоставить OEM & ODM услуги.
Вопрос 2:Какова длина b?Это означает расширение?
А2:Длина лицом к лицу может быть L130, L152, L203... Мы также можем принять индивидуальную длину в соответствии с вашими требованиями.
Вопрос 3:Вы можете предоставить чертежи bЭто означает расширение?
А3:Да, мы можем предоставить вам чертежи. Пожалуйста, свяжитесь с нами, чтобы получить чертежЭто означает расширение.
Q4:Какие сертификаты bЭто означает расширениеВы можете обеспечить?
А4:Мы можем предоставить сертификат CE, ISO.
Вопрос 5:Можно взять образец B?Это означает расширение?
A5:Да, мы можем предоставить вам образцы для проверки качества.
