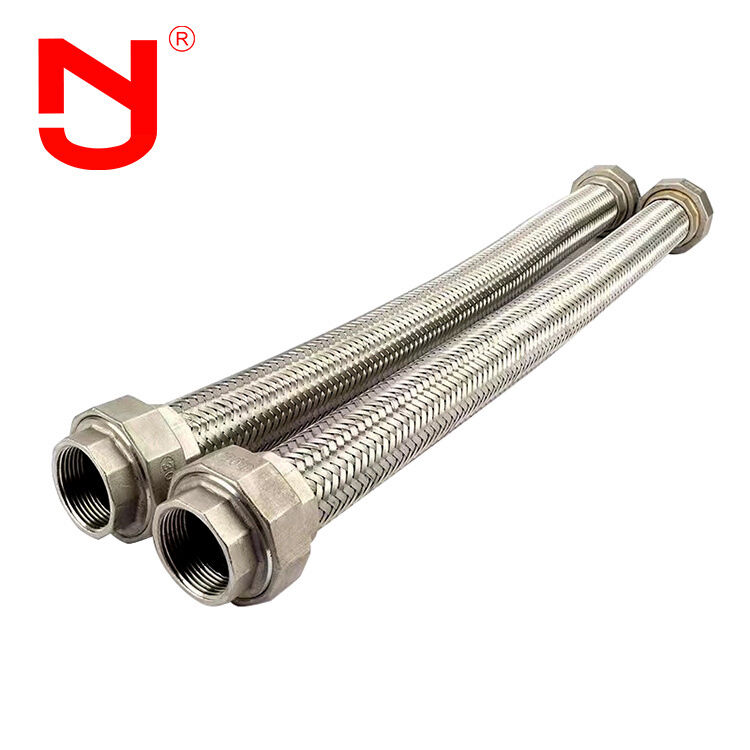

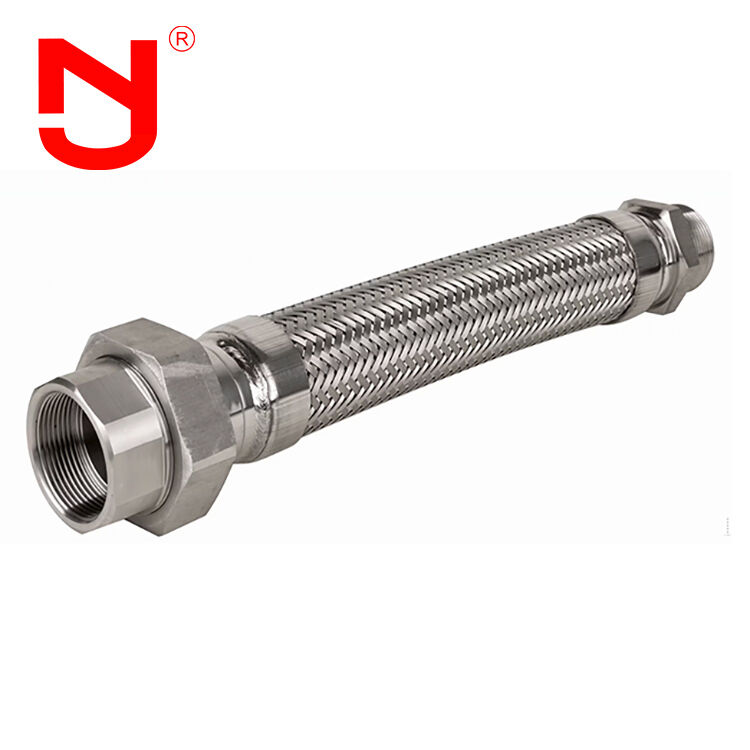

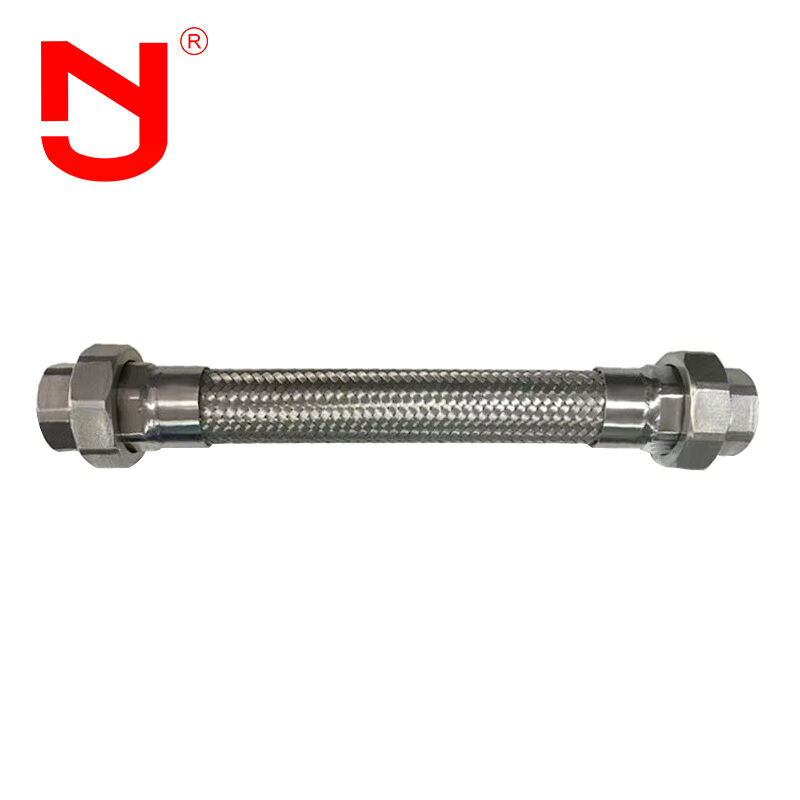

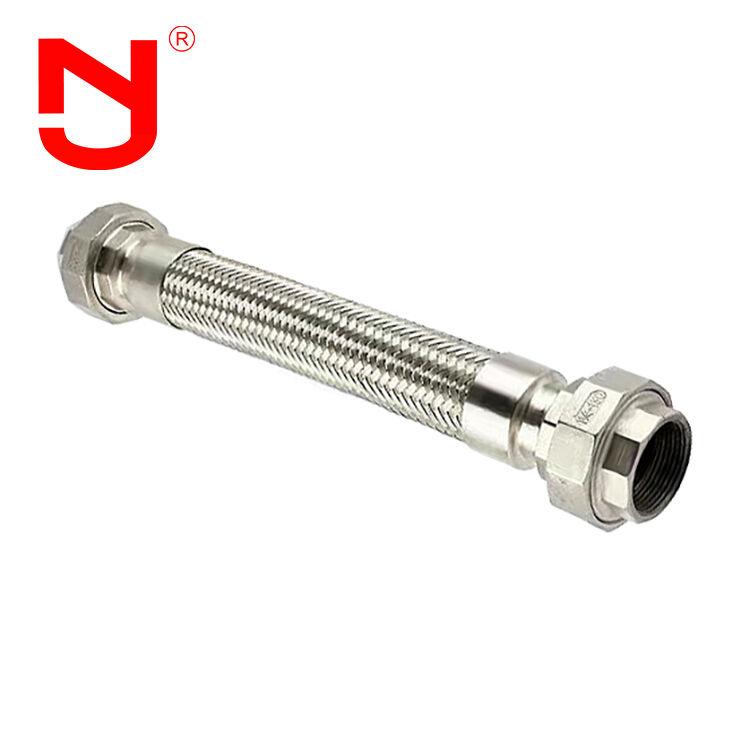

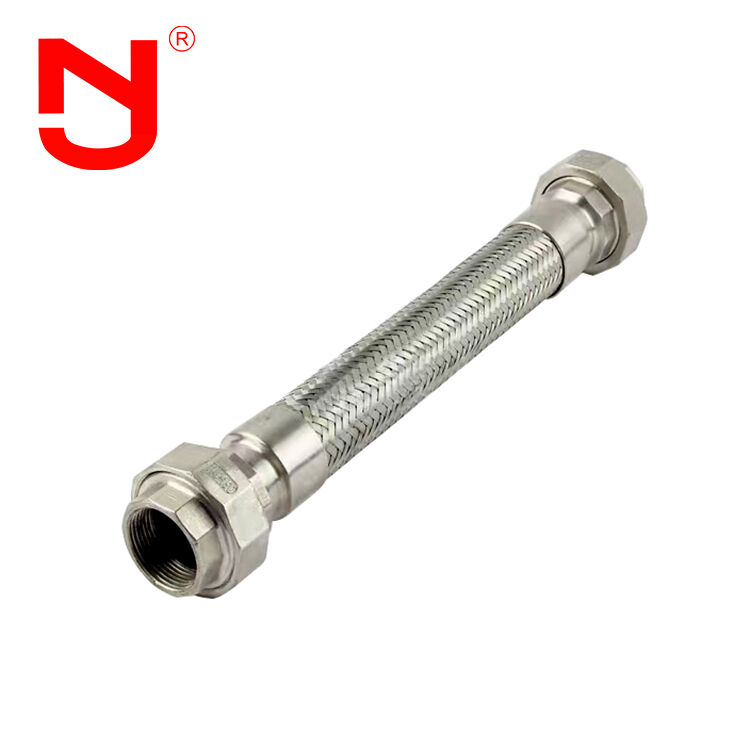

Гибкий металлический шланг в оплетке из нержавеющей стали, гибкий шланг с резьбовым соединением
Гибкий шланг в оплетке с резьбовым соединением - это гибкая шланговая сборка, разработанная с резьбовыми концевыми соединениями, которые обеспечивают простоту установки, снятия и обслуживания без скручивания шланга. Он состоит из внутренней гибкой трубки, армированной внешней оплеточной оболочкой, обычно из нержавеющей стали, для обеспечения прочности, устойчивости к давлению и долговечности. Этот тип шланга обычно используется в трубопроводных системах для компенсации вибрации, теплового расширения и незначительного смещения, обеспечивая при этом надежное и герметичное соединение.
Характеристики производительности
Основным упругим элементом гибкого компенсатора является сильфон из нержавеющей стали. За счет расширения и изгиба сильфона гибкий компенсатор компенсирует перемещения трубопровода в осевом, поперечном и угловом направлениях. Гибкий компенсатор может выполнять следующие функции:
- Поглощает осевую, поперечную и угловую тепловую деформацию трубопровода
- Может поглощать вибрацию оборудования и уменьшать влияние вибрации оборудования на трубопровод
- Может поглощать деформацию трубопровода, вызванную землетрясением и просадкой грунта
Технические параметры
Спецификации металлического шланга
| Диаметр (мм) |
Класс давления (МПа) |
Доступная площадь сильфона (c㎡) |
Максимальный размер наружного диаметра (мм) |
Длина (мм) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Производственный процесс
Узнайте, как JINGNING производит высококачественные гибкие шланги в оплетке с резьбовым соединением. Наши шланги могут быть обработаны в различные типы в соответствии с конкретными требованиями:
- Материалы корпуса сильфона: нержавеющая сталь 304, 316L
- Материалы фланцев: углеродистая сталь Q235, нержавеющая сталь 304, 316L
Обладая более чем 17-летним опытом проектирования и производства гибких компенсаторов, резиновых компенсаторов, сильфонных соединений, разъемных соединений и других промышленных фитингов, наша продукция соответствует международным стандартам, включая GB, ISO, DIN, ANSI, BS, JIS, а также индивидуальным требованиям.
Преимущества продукта
- Конкурентоспособные цены напрямую от производителя
- 17-летний опыт производства и 5-летний опыт экспорта
- Строгий контроль качества, превышающий отраслевые стандарты
- Доступны индивидуальные спецификации и услуги OEM
- Бесплатные образцы предоставляются по запросу
- Большой склад для быстрой доставки
Применение
Благодаря своей гибкости, гибкие соединители труб могут компенсировать деформацию из-за разницы температур и другие перемещения между оборудованием и трубопроводами, предотвращать вибрацию, уменьшать нагрузку от трубопровода на оборудование и компенсировать неравномерную осадку фундамента резервуара. Гибкие компенсаторы широко используются в химической, нефтеперерабатывающей, энергетической, легкой промышленности, атомной энергетике, металлургии, машиностроении, приборостроении, судостроении, аэрокосмической отрасли и других отраслях промышленности. С ростом применения трубопроводов для электро- и теплоснабжения в промышленности и гражданском строительстве спрос на гибкие соединители труб продолжает расти.
Часто задаваемые вопросы
В1: Можно ли на гибкий шланг в оплетке с резьбовым соединением нанести индивидуальный логотип?
О1: Да, на него можно нанести ваш логотип. Мы предоставляем комплексные услуги OEM и ODM.
В2: Какова длина гибкого металлического шлангового соединителя с резьбовым соединением?
О2: Стандартные длины включают L130, L152, L203. Мы также принимаем индивидуальные длины в соответствии с вашими конкретными требованиями.
В3: Можете ли вы предоставить чертежи гибкого шланга в оплетке с резьбовым соединением?
О3: Да, мы предоставляем подробные технические чертежи. Пожалуйста, свяжитесь с нами, чтобы получить чертежи гибкого соединителя труб.
В4: Какие сертификаты на гибкий шланг в оплетке с резьбовым соединением вы можете предоставить?
О4: Мы предоставляем сертификаты CE и ISO для обеспечения качества и соответствия продукции.
