Сплавные гибкие металлические шланги соединения типа гибкие трубные соединители

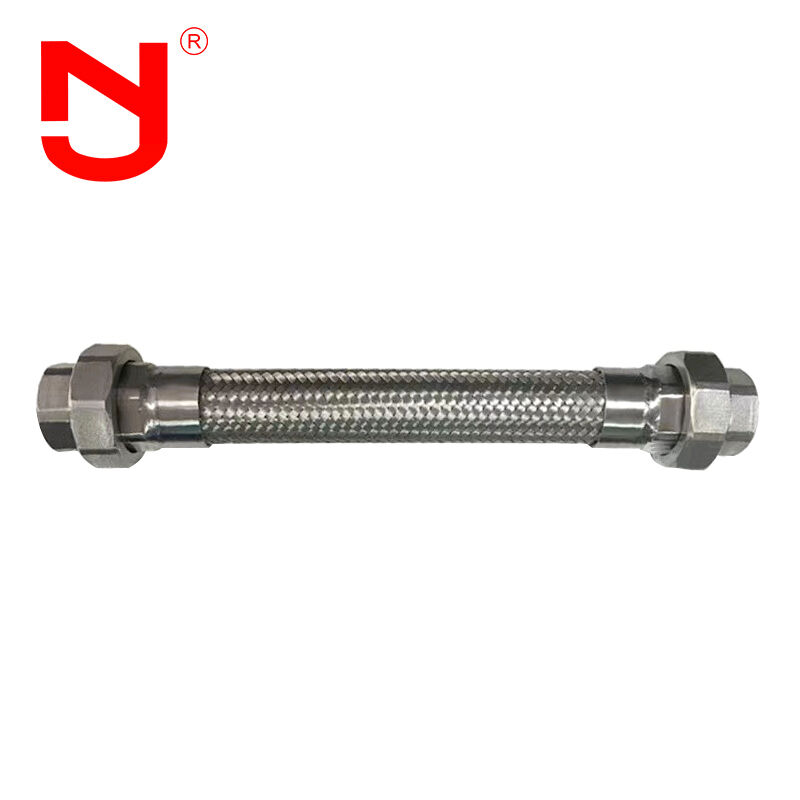

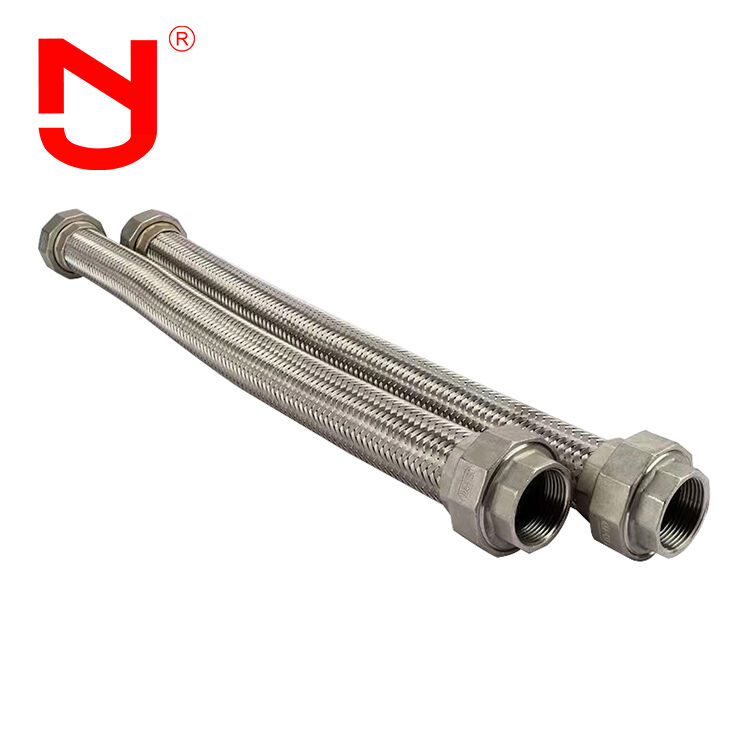

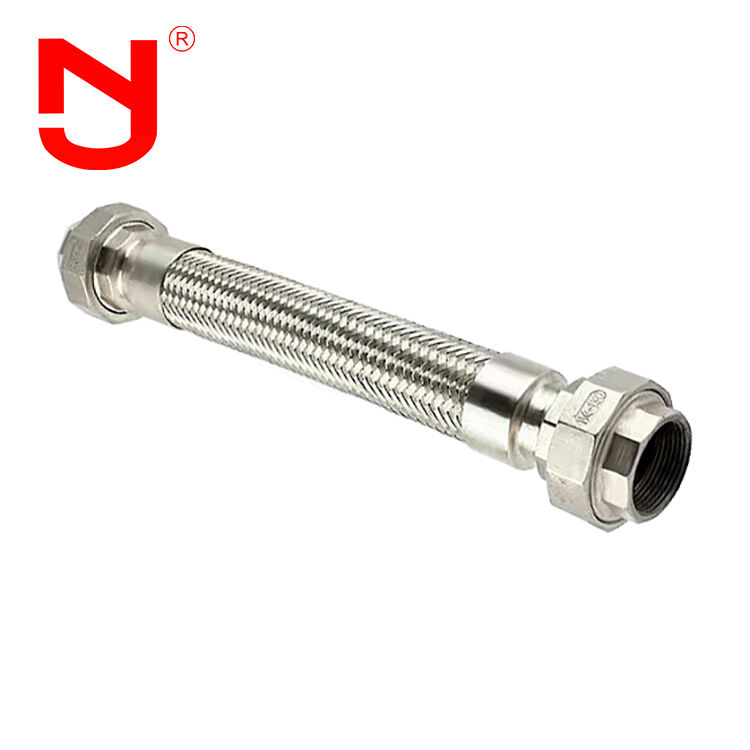

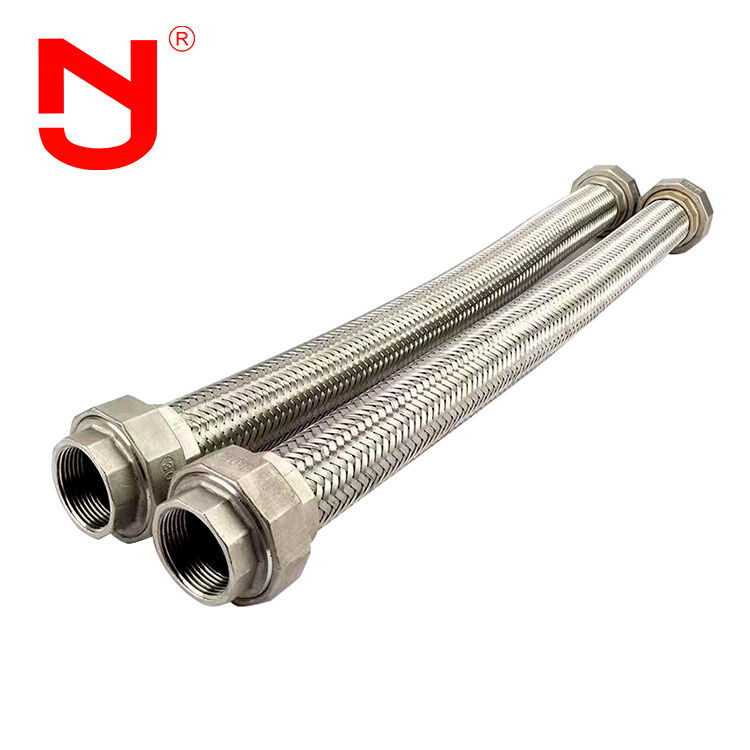

Union Type Flexible Pipe Connectors Stainless Steel are flexible piping connectors consisting of a stainless steel corrugated metal hose reinforced with an external stainless steel braid and fitted with union-type end connectionsОни спроектированы для удовлетворения вибрации, теплового расширения и небольшого искажения в системах трубопроводов, обеспечивая при этом высокое давление, коррозионную устойчивость и безопасность.герметичные соединения для промышленных жидкостных и газовых приложений.
Характеристики производительности
Основным эластичным элементом гибкого расширительного соединения являются метели из нержавеющей стали.поперечные и угловые направления.
- Поглощает осевую, поперечную и угловую термическую деформацию трубопроводов
- Уменьшает воздействие вибрации оборудования на системы трубопроводов
- Компенсация деформации трубопровода, вызванной сейсмической активностью и оседанием на земле
Технические спецификации
Основные данные о металлическом шланге
| Диаметр (мм) |
Уровень давления (Mpa) |
Доступная площадь подвесов (см2) |
Максимальный размер наружного диаметра (мм) |
Длина (мм) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240 - 366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235 - 345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509 - 609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Производственный процесс
Соединители гибких труб типа ЕС из нержавеющей стали могут быть переработаны в различные типы в соответствии со специфическими требованиями к применению.
Спецификации материала
- Корпус: из нержавеющей стали 304, 316L
- Материалы фланца: углеродистая сталь Q235, нержавеющая сталь 304, 316L
Jingning имеет более чем 17-летний опыт проектирования в производстве гибких расширительных соединений, резиновых расширительных соединений, металлических соединений метлов, сборочных соединений и других промышленных трубных фитингов.Наши гибкие расширительные соединения отвечают международным стандартам, включая GB, ISO, DIN, ANSI, BS, JIS, а также специальные требования.
Преимущества продукта
- Конкурентное ценообразование на фабрике
- 17 лет производственного опыта с 5 летним опытом экспорта
- Строгий контроль качества, превышающий отраслевые стандарты
- Спецификации основы формы на заказ и услуги OEM
- Бесплатные образцы продукции
- Обширный инвентарь для быстрой доставки
Заявления
Благодаря своей гибкости эти соединители труб компенсируют деформацию температурных различий и другие движения между оборудованием и трубопроводами, предотвращают передачу вибраций,уменьшить тягу трубопровода на оборудованиеГибкие расширительные соединения широко используются во многих отраслях промышленности, включая химическую переработку, нефтепереработку, производство электроэнергии, легкую промышленность,Ядерные приложения, металлургия, машиностроение, приборостроение, морское и аэрокосмическое сектора.
Часто задаваемые вопросы
Вопрос 1: Могут ли гибкие соединители труб типа ЕС из нержавеющей стали быть отмечены индивидуальным логотипом?
A1: Да, они могут быть отмечены вашим логотипом. Мы предоставляем комплексные услуги OEM & ODM.
Вопрос 2: Какова длина лицом к лицу соединителей гибких труб типа Union из нержавеющей стали?
A2: Стандартные длины лицом к лицу включают L130, L152, L203.
Вопрос 3: Можете ли вы предоставить чертежи гибких соединителей труб типа ЕС из нержавеющей стали?
A3: Да, мы предоставляем подробные технические чертежи. Пожалуйста, свяжитесь с нами для конкретных чертежей гибких соединителей труб.
Вопрос 4: Какие сертификаты соединителей гибких труб типа ЕС из нержавеющей стали вы можете предоставить?
A4: Мы предоставляем сертификаты CE и ISO для наших продуктов.
