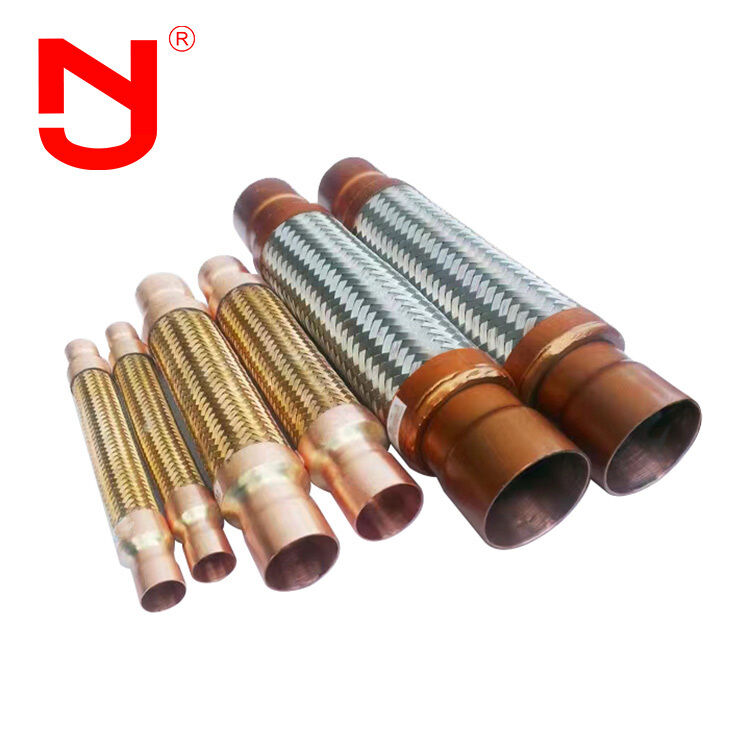

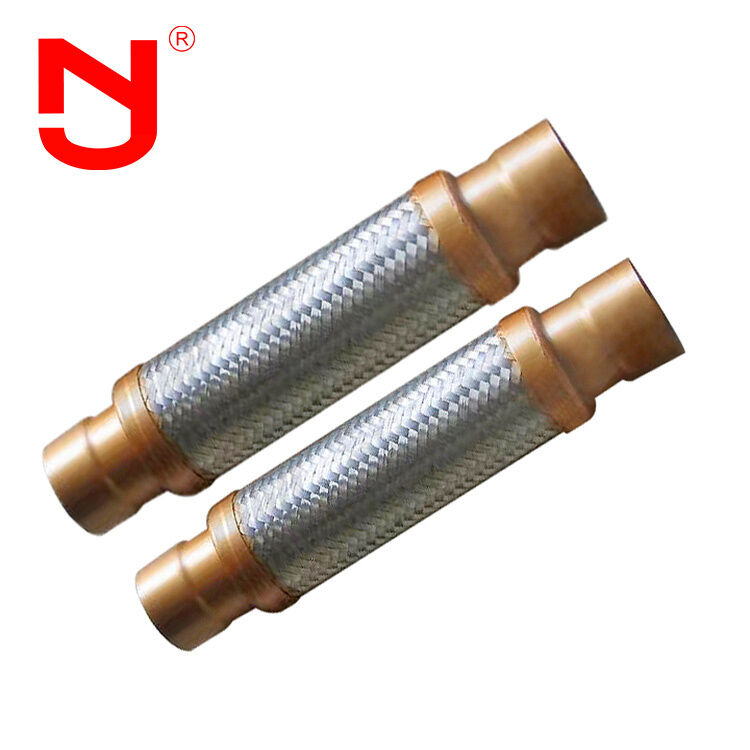

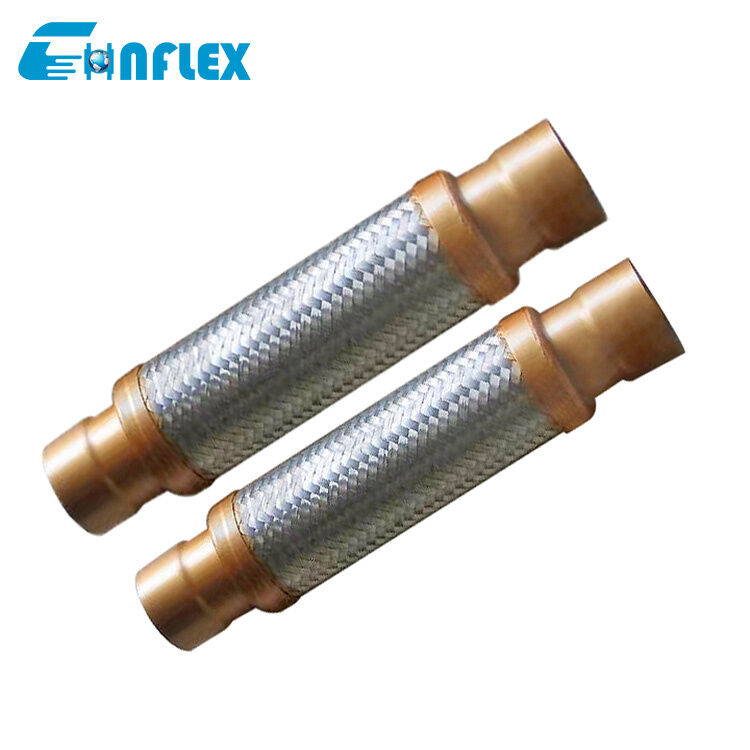

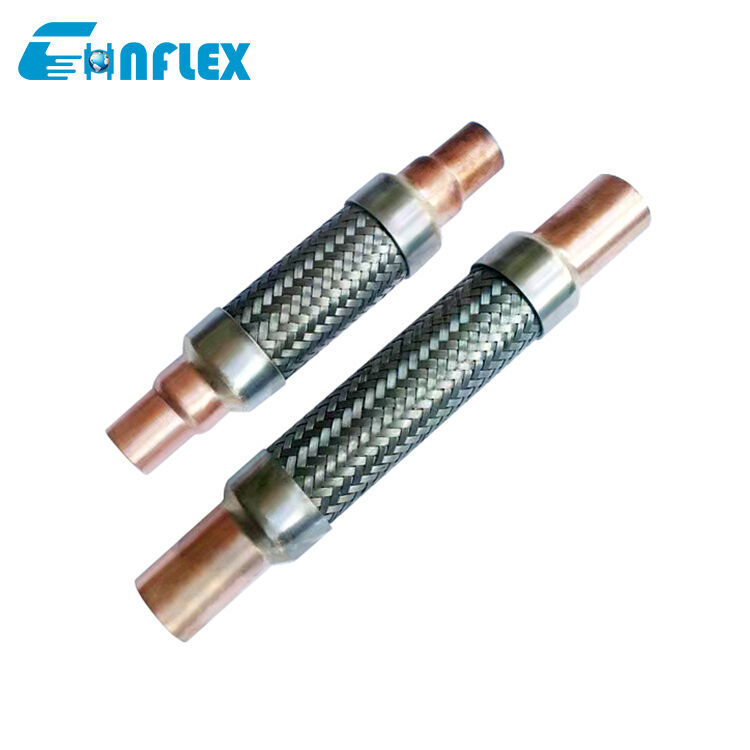

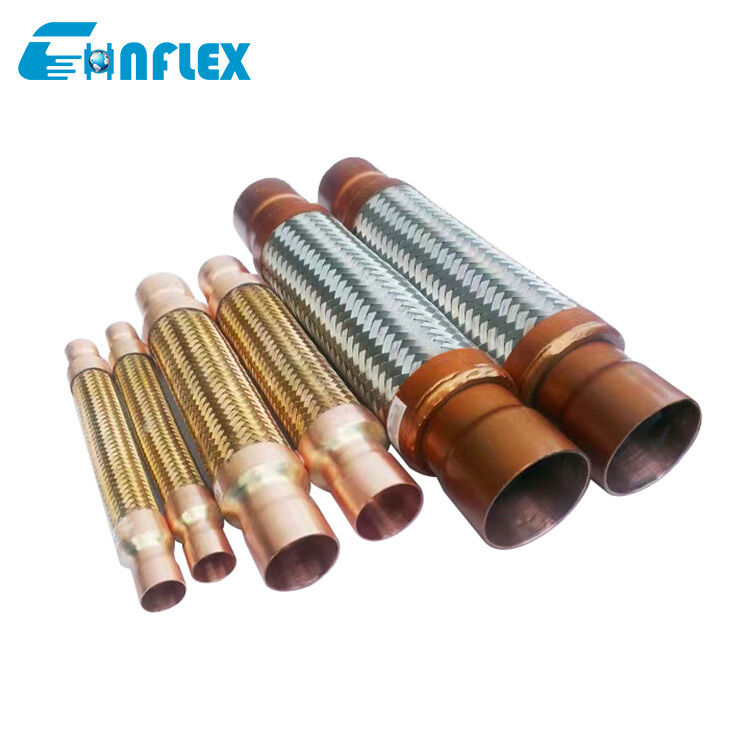

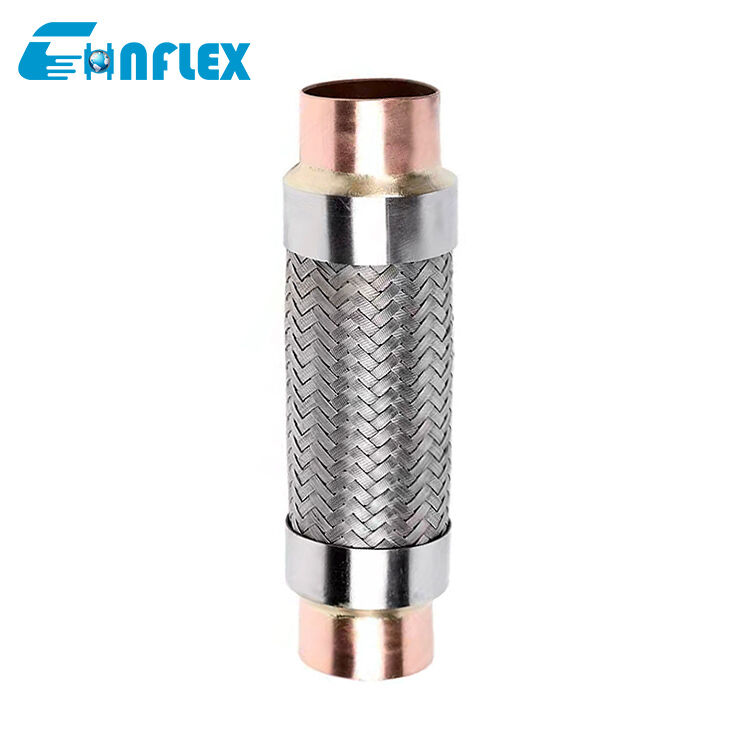

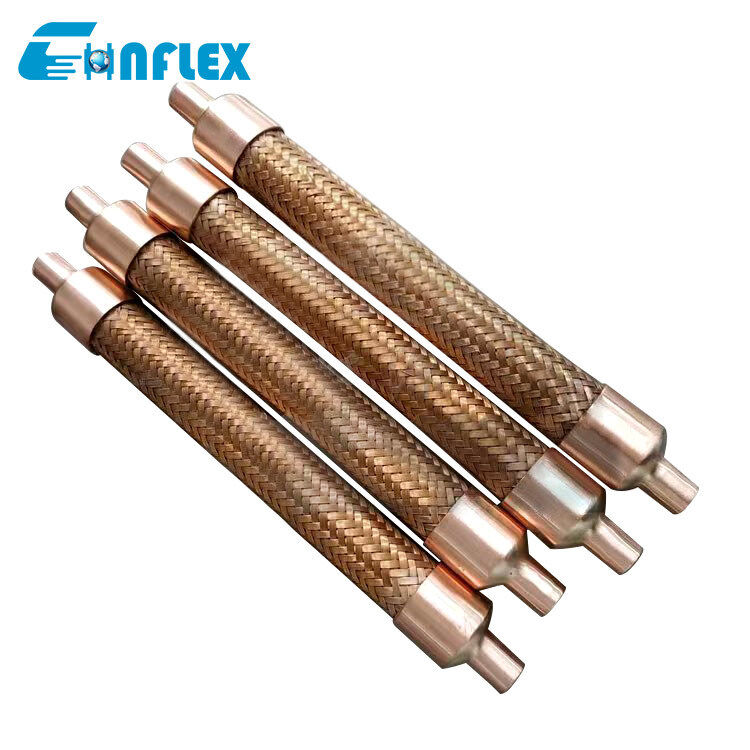

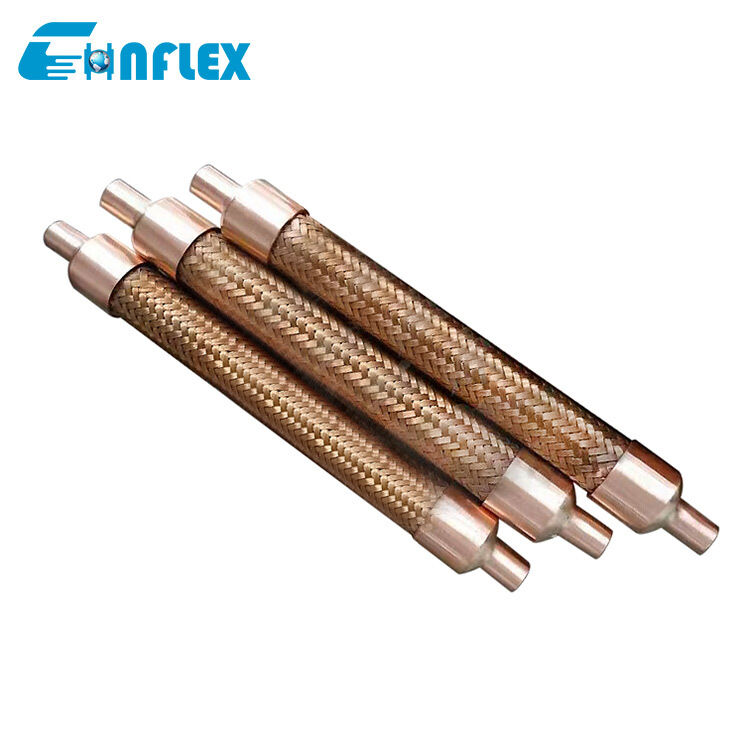

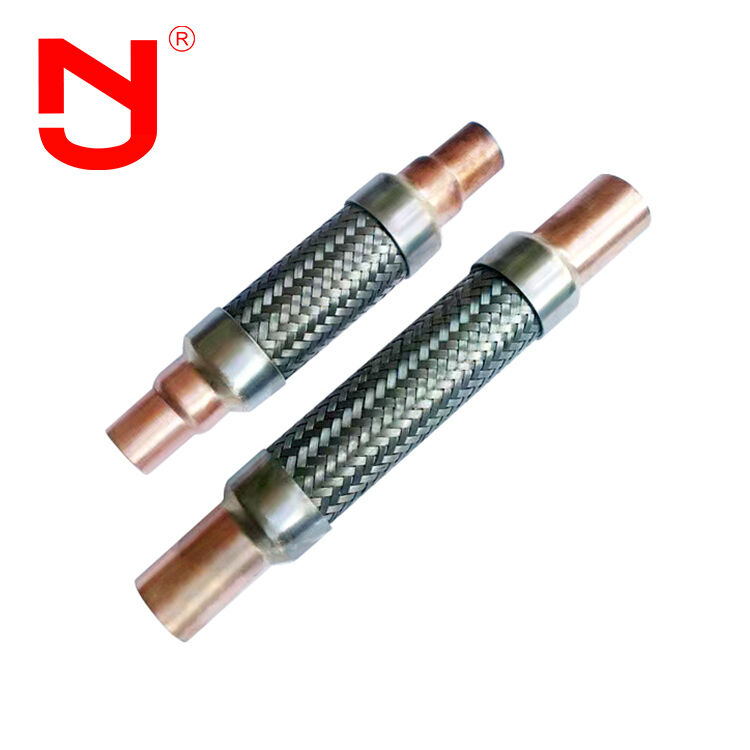

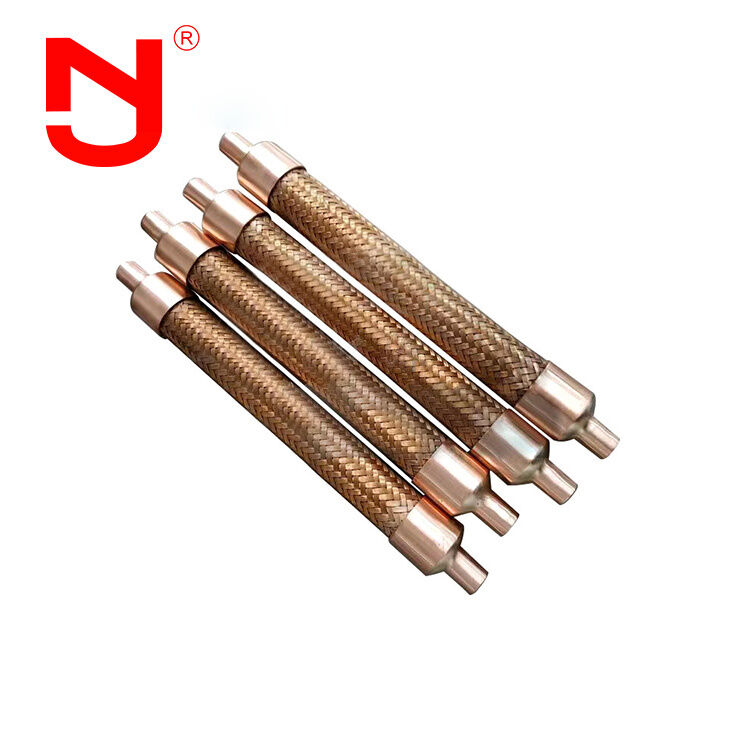

Гибкий соединительный шланг из нержавеющей стали, оплетенный проволокой
Гибкий соединительный шланг - это гибкий компонент трубопровода, предназначенный для поглощения вибраций, компенсации несоосности и компенсации теплового расширения или сжатия в системах трубопроводов. Он обычно используется для соединения насосов, клапанов и оборудования, помогая снизить шум и нагрузку на жесткие трубопроводы, обеспечивая при этом безопасную и надежную передачу жидкости или газа.
Характеристики производительности
- Высокая коррозионная стойкость
- Отличная гибкость и растяжимость
- Превосходная вибростойкость
- Высокая грузоподъемность по давлению
- Несколько способов соединения, включая резьбовые, фланцевые и сварные варианты по индивидуальному заказу
Технические параметры
| Диаметр (мм) |
Класс давления (МПа) |
Доступная площадь сильфона (см²) |
Макс. внешний диаметр (мм) |
Длина (мм) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Информация о продукте
Процесс производства
Процесс производства высококачественных гибких соединительных шлангов JINGNING обеспечивает превосходные характеристики и долговечность.
Варианты настройки
- Материалы корпуса сильфона: нержавеющая сталь 304, 316L
- Материалы соединений: углеродистая сталь Q235, нержавеющая сталь 304, 316L
Имея более чем 17-летний опыт проектирования и производства гибких компенсационных соединений, резиновых компенсационных соединений, металлических сильфонных соединений и трубопроводной арматуры, Jingning соответствует международным стандартам, включая GB, ISO, DIN, ANSI, BS, JIS и индивидуальным требованиям.
Преимущества продукта
- Конкурентоспособные цены напрямую с завода
- 17-летний опыт производства с 5-летним опытом экспорта
- Строгий контроль качества, превосходящий отраслевые стандарты
- Индивидуальные спецификации и услуги OEM
- Бесплатные образцы доступны
- Большой склад для быстрой доставки
Применение
Гибкие соединительные шланги широко используются в пищевой, медицинской, фармацевтической, промышленной, строительной, природоохранной и энергетической отраслях благодаря своей превосходной коррозионной стойкости и механическим свойствам.
Наши услуги
- Круглосуточная онлайн-поддержка
- Предоставление бесплатных образцов
- Услуги по настройке
- Доступны технические чертежи
- Несколько вариантов оплаты
- Услуги инспекции на заводе
- Увеличенный гарантийный срок
- Оптимизированная для транспортировки упаковка
Часто задаваемые вопросы
Какие материалы используются для гибких соединительных шлангов?
Доступные материалы включают SS304, SS316, углеродистую сталь и другие в зависимости от условий работы.
Какая упаковка предоставляется?
Продукция упаковывается в картонные коробки и усиленные фанерные ящики для безопасной транспортировки.
Какие сертификаты вы можете предоставить?
Мы предоставляем сертификаты CE и ISO для обеспечения качества.
Можете ли вы предоставить технические чертежи?
Да, мы предоставляем подробные технические чертежи по запросу. Пожалуйста, свяжитесь с нами для уточнения конкретных требований.
