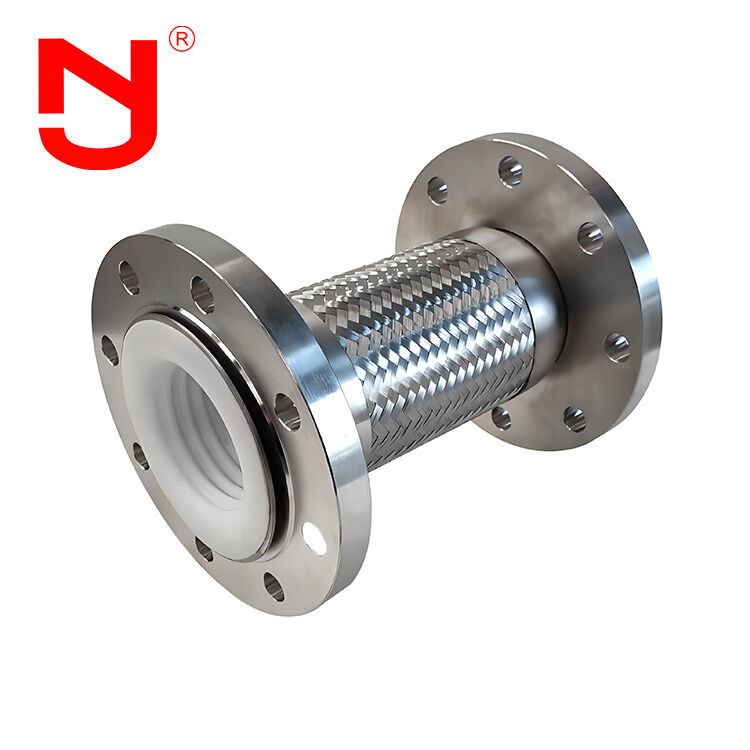

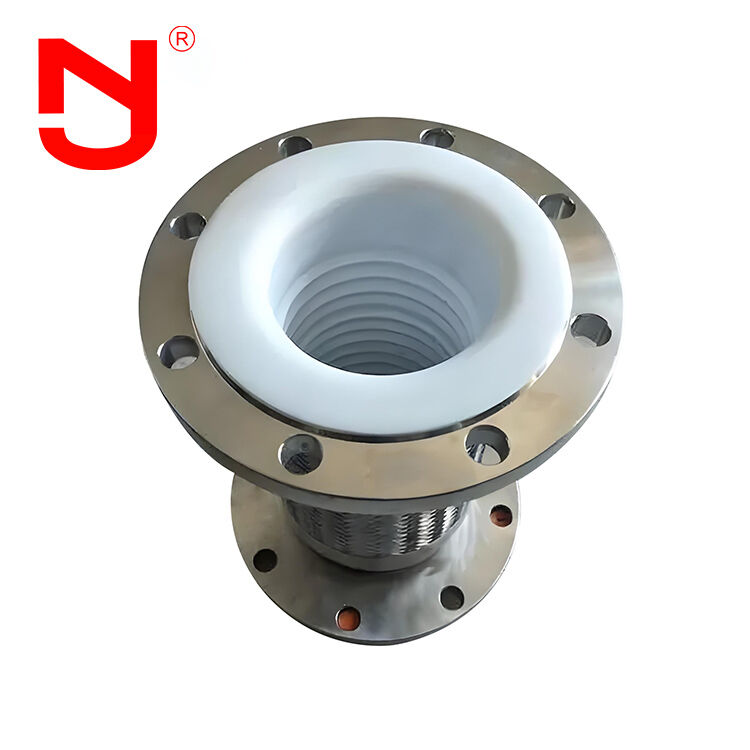

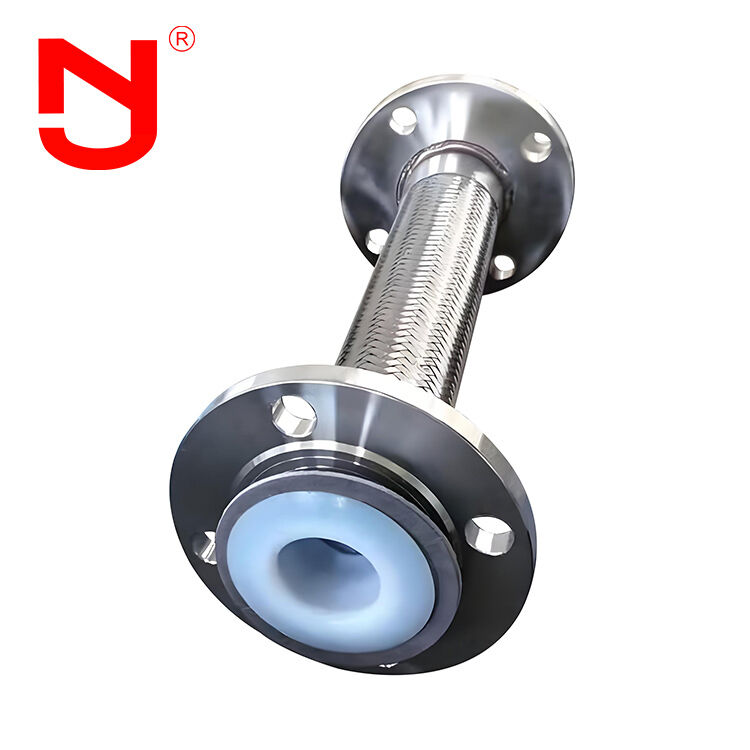

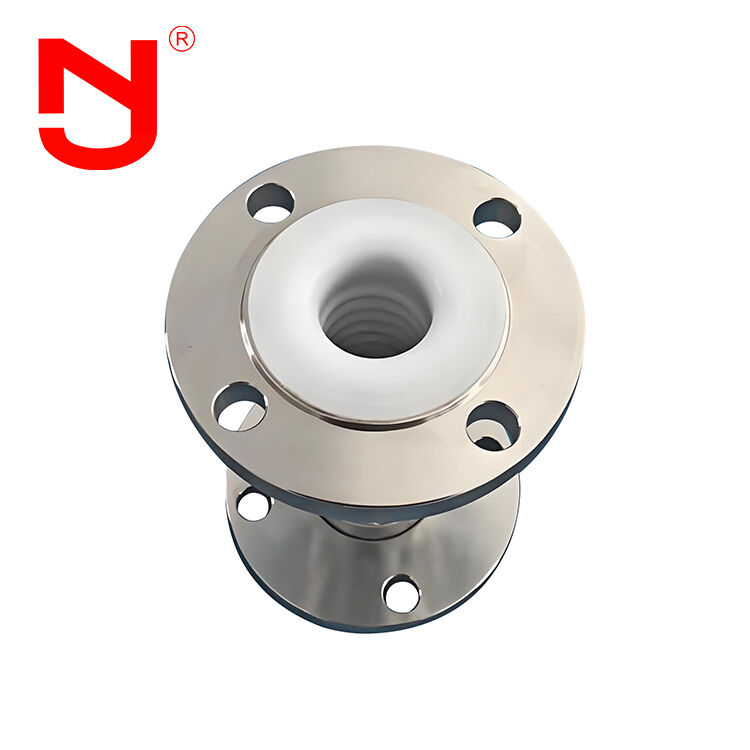

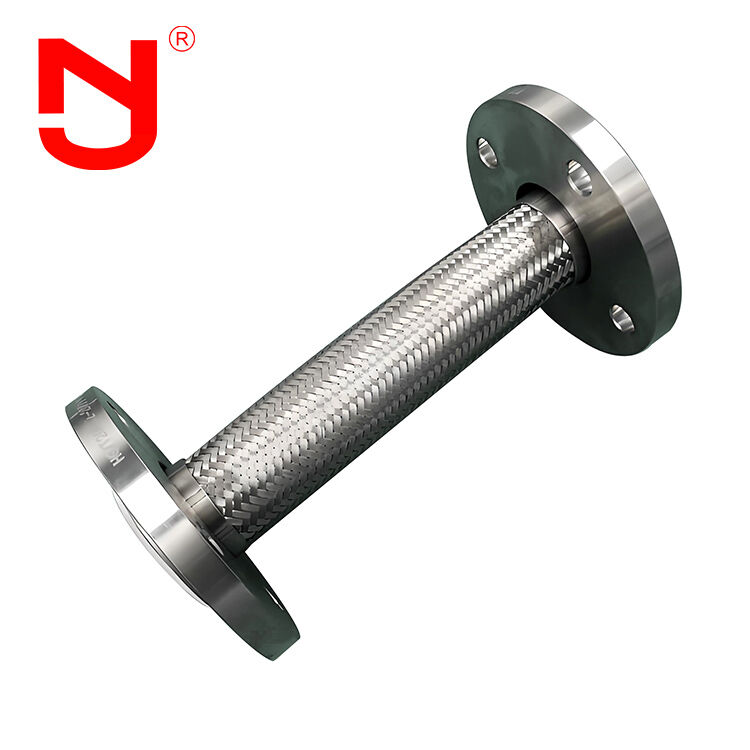

Гибкий металлический гофрированный шланг с PTFE-покрытием
Шланг из нержавеющей стали DN25 с PTFE-покрытием, оплеткой из стали, гофрированный металлический шланг для промышленных применений
Этот шланг с оплеткой из стали - это гибкое решение для трубопроводов премиум-класса, разработанное для требовательных промышленных применений. Внутреннее покрытие из PTFE обеспечивает исключительную устойчивость к коррозии, химическим веществам и высоким температурам, обеспечивая при этом плавный поток и превосходную чистоту. Гофрированная конструкция из нержавеющей стали обеспечивает превосходную гибкость и устойчивость к усталости, дополненную внешним слоем из стальной оплетки, который усиливает прочность на давление и механическую защиту. Идеально подходит для химической обработки, нефтегазовой промышленности, фармацевтики, пищевой промышленности и систем передачи жидкостей высокой чистоты.
Характеристики газового шланга
Основным упругим компонентом нашего гибкого компенсатора является сильфон из нержавеющей стали. Благодаря возможностям расширения и изгиба, компенсатор компенсирует перемещения трубопровода в осевом, поперечном и угловом направлениях. Основные функции включают:
- Поглощение осевых, поперечных и угловых тепловых деформаций в трубопроводах
- Снижение воздействия вибрации оборудования на системы трубопроводов
- Компенсация деформации трубопровода, вызванной сейсмическими событиями и осадкой грунта
Технические характеристики - Шланг с оплеткой из стали
| Диаметр (мм) |
Класс давления (МПа) |
Доступная площадь сильфона (см²) |
Макс. внешний диаметр (мм) |
Длина (мм) |
| 32 |
1.0/1.6/2.5 |
16 |
225 |
160-250/264-280 |
| 40 |
1.0/1.6/2.5 |
23 |
244 |
164-259/269-289 |
| 50 |
1.0/1.6/2.5 |
37 |
259 |
172-276/282-306 |
| 65 |
1.0/1.6/2.5 |
55 |
270 |
215-294/300-322 |
| 80 |
1.0/1.6/2.5 |
81 |
284 |
240-338/344-366 |
| 100 |
1.0/1.6/2.5 |
121 |
304 |
235-317/323-345 |
| 125 |
1.0/1.6/2.5 |
180 |
334 |
282-314/316-342 |
| 150 |
1.0/1.6/2.5 |
257 |
364 |
282-339/338-367 |
| 200 |
1.0/1.6/2.5 |
479 |
442 |
340-402/402-426 |
| 250 |
1.0/1.6/2.5 |
769 |
507 |
393-459/493-399 |
| 300 |
1.0/1.6/2.5 |
1105 |
562 |
464-525/564-565 |
| 350 |
1.0/1.6/2.5 |
1307 |
622 |
509-564/609-604 |
| 400 |
1.0/1.6/2.5 |
1611 |
562 |
522-566/622-628 |
| 450 |
1.0/1.6/2.5 |
1972 |
700 |
403-498/503-523 |
| 500 |
1.0/1.6/2.5 |
2445 |
760 |
431-523/531-554 |
| 600 |
1.0/1.6/2.5 |
3534 |
835 |
478-548/578-588 |
| 700 |
1.0/1.6/2.5 |
4717 |
1110 |
490/590 |
| 800 |
1.0/1.6/2.5 |
5822 |
1265 |
502/602 |
| 900 |
1.0/1.6/2.5 |
7620 |
1186 |
/698 |
| 1000 |
1.0/1.6/2.5 |
9043 |
1286 |
/692 |
Процесс производства металлического шланга с PTFE-покрытием
Узнайте, как JINGNING производит высококачественные металлические шланги с PTFE-покрытием, обладая более чем 20-летним опытом производства.
Наши шланги с оплеткой из стали изготавливаются на заказ в соответствии с различными требованиями применения:
- Материалы корпуса сильфона: Нержавеющая сталь 304, 316L
- Материалы фланцев: Углеродистая сталь Q235, нержавеющая сталь 304, 316L
JINGNING обладает более чем двумя десятилетиями опыта проектирования и производства гибких компенсаторов, резиновых компенсаторов, сильфонных компенсаторов, разъединительных соединений и промышленных фитингов. Наша продукция соответствует международным стандартам, включая GB, ISO, DIN, ANSI, BS, JIS, а также индивидуальным спецификациям.
Преимущества продукта
- Конкурентоспособные цены напрямую от производителя
- 17-летний опыт производства с 5-летним опытом экспорта
- Строгий контроль качества, превосходящий отраслевые стандарты
- Индивидуальная настройка базовой формы и услуги OEM
- Бесплатные образцы гибких шлангов
- Обширный ассортимент гибких шлангов
Области применения
Наши газовые шланги компенсируют деформацию от перепада температур и другие перемещения между оборудованием и трубопроводами, предотвращают вибрацию, снижают нагрузку от трубопровода на оборудование и компенсируют неравномерную осадку фундамента резервуара. Широко используются в химической, нефтеперерабатывающей, энергетической, легкой промышленности, атомной энергетике, металлургии, машиностроении, приборостроении, морской и аэрокосмической отраслях. С увеличением применения в тепловых и энергетических трубопроводах в промышленных и гражданских областях спрос на высокопроизводительные газовые шланги продолжает расти.
Часто задаваемые вопросы
В1: Можно ли нанести на шланг с оплеткой из стали индивидуальный логотип?
О1: Да, доступна маркировка с индивидуальным логотипом. Мы предоставляем комплексные услуги OEM и ODM.
В2: Какова длина шланга с оплеткой из стали?
О2: Стандартная длина включает L130, L152, L203. Индивидуальная длина доступна в соответствии с вашими спецификациями.
В3: Можете ли вы предоставить чертежи газового шланга?
О3: Да, мы предоставляем подробные технические чертежи. Пожалуйста, свяжитесь с нами для получения конкретной документации по шлангу с оплеткой из стали.
В4: Какие сертификаты на шланг с оплеткой из стали вы можете предоставить?
О4: Мы предоставляем сертификацию CE и ISO для нашей продукции.
