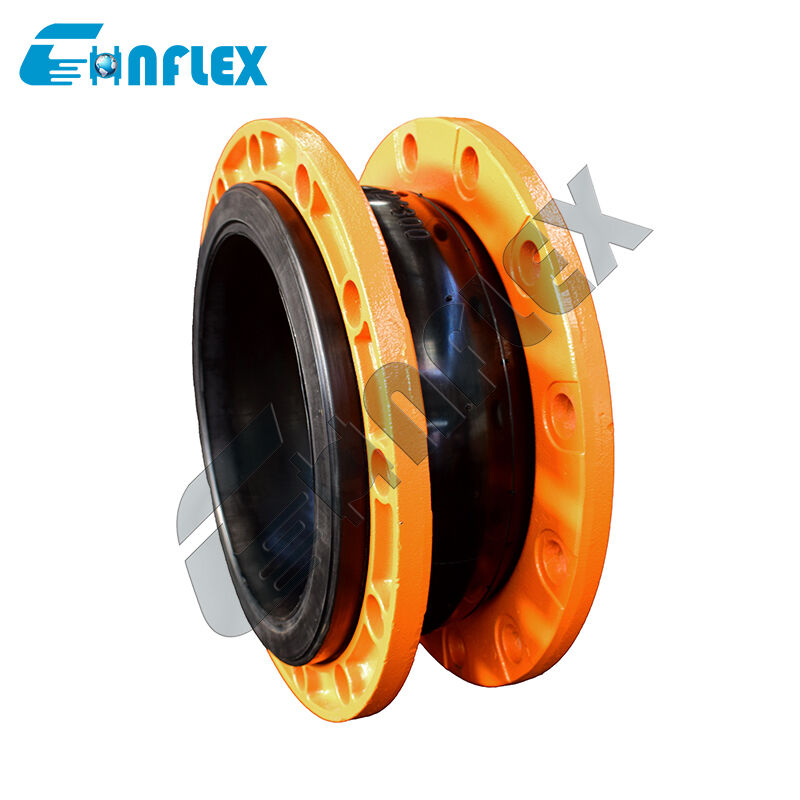

Завязанный резиновый расширительный соединение с управляющими стержнем: защищенные фланцевые гибкие подвески для предотвращения вытягивания трубы
Описание продукта
Устраните риск катастрофического разрыва трубопровода с помощью этого резинового расширительного соединения, полностью оборудованного встроенными стальными стержнями управления.предотвращение гибкого меха от перенапряжения за пределами его структурного предела, когда система испытывает внезапные перепады давления или водяной молотокОн обеспечивает максимальное спокойствие для систем трубопроводов, требующих гибкого движения.
Характеристики производительности
1Гибкость: подходит для осевых, боковых и угловых движений.
2Прочность: усиленнаяубер-компенсаторобеспечивает длительную производительность.
3Противоположность коррозии: устойчивость к агрессивной среде и химикатам.
4Уменьшение шума и вибрации: уменьшает вибрацию и ударные волны.
5Легкость установки и обслуживания: компактная конструкция и стандартные соединения фланцев облегчают установку и обслуживание.
Спецификация продукта
| Размер |
Длина |
Допустимые перемещения в эксплуатации |
| мм |
дюйм |
мм |
Сжатие оси в мм |
Аксиальное расширение
мм |
Поперечное движение
мм
|
Угловое отклонение в мм |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Примечание: если среда состоит из масла, кислотных или щелочных веществ, и есть специальные требования к рабочей температуре, вы можете настроить ее, отправив письмо или чертеж.Укажите, пожалуйста, при заказе
|
Подробная информация о продукции
Процесс производства
|
1.Сырье
CR/EPDM/NBR высшего уровня
сырье из каучука,
Никакого переработанного каучука
|
2- Пластификация. и смешивать
Специальная формула для лучшего изгиба с помощью нейлона, для лучшей прочности, уплотнения
|
3- Рабочие покрытия.
Коппер покрытый стальной проволокой укрепления предотвратить вытягивание
|
|
4- Вулканизирую.
Автоматическая машина вулканизации обеспечивает время и давление вулканизации
|
5- Проверяю.
Стопроцентный строгий контроль - это ответственность потребителей.
|
6. Опаковка
Защитная упаковка для No
Ржавчина и разрушение
|
Применение
Гибкие совместные фланцы широко используются в различных областях, включая строительство, химическую промышленность, судостроение, водопровод, газ, химические трубопроводы, нефтепроводы, пищевые трубопроводы,трубопроводы кондиционирования, и очистки сточных вод.
Наши услуги
1.24 часа онлайн
2Бесплатные образцы
3. Поддержка настройки
4.Предоставьте чертежи
5.Много способов оплаты на выбор
6Инспекция на заводе (материал, спецификации, количество, давление, упаковка)
7.Долгий гарантийный срок
8.Подходящая для транспортировки упаковка
Наш клиент
Сертификат
Частые вопросы
Вопрос:Какова цель металлических боковых стержней на этом соединении?
А:Они представляют собой управляющие стержни, которые ограничивают максимальное расширение резины, предотвращая разделение соединения под давлением.
Вопрос:Могу ли я самостоятельно регулировать ограничения на движение?
А:Да, блокировочные гайки на управляющих стержнях могут быть калиброваны, чтобы соответствовать точному разрешению на движение, требуемому вашим расчетам трубопровода.
