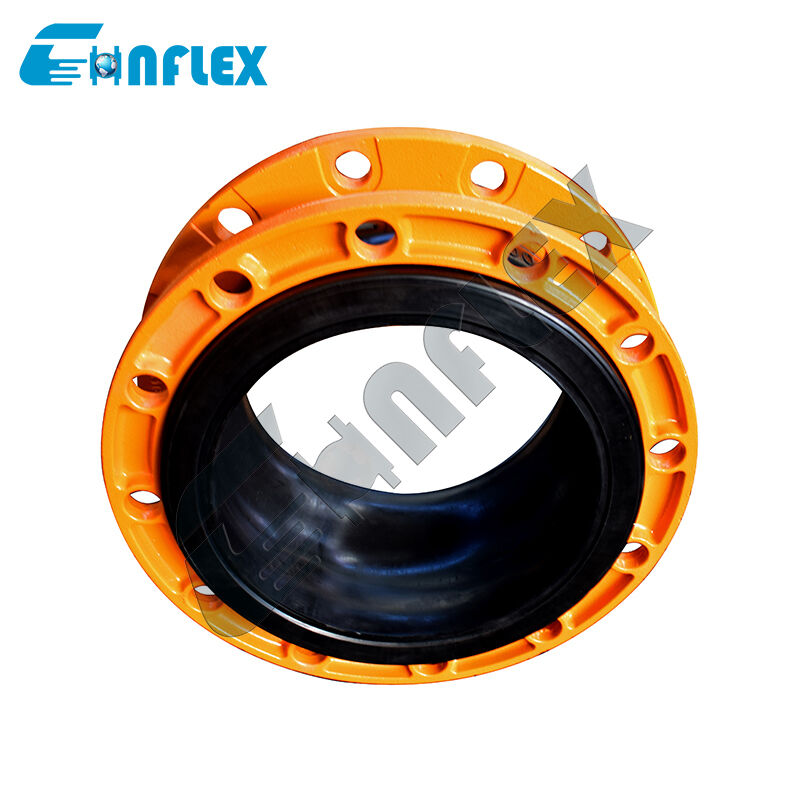

Гибкий трубный соединитель с футеровкой из ПТФЭ: сильфоны для подачи высокотемпературной коррозионной жидкости со стальными фланцами

Гибкий трубный соединитель с футеровкой из ПТФЭ: сильфоны для подачи высокотемпературной коррозионной жидкости со стальными фланцами

Name: Гибкий трубный соединитель с футеровкой из ПТФЭ: сильфоны для подачи высокотемпературной коррозионной жидкости со стальными фланцами
Brand: Shanghai Songjiang Jingning Shock Absorber Co.,Ltd.
SKU: RLJS
Price: 31.16 USD
Availability: InStock

Гибкий трубный соединитель с футеровкой из ПТФЭ

сильфон для высокотемпературной коррозионно-активной жидкости

стальной фланцевый компенсатор

Место происхождения:

КИТАЙ

Фирменное наименование:

JINGNING

Сертификация:

CE，ISO

Номер модели:

RLJS

Документ:

REJ Manual - CHNFLEX.pdf

Свяжитесь с нами

Запросите цитату

Детали продукта

ОЭМ/ОДМ:

за 20-летний опыт

Название продукта:

Давление резинового компенсатора стандартное высокое устойчивое в подгонянном трубопроводе

Ключевое слово:

Стандарт резинового компенсатора

Материал:

ЭПДМ, НБР, НР, CR, ФКМ

Размер:

Ду50

Фланец Стандартный:

PN10/16, Класс150#, Класс300#, ДЖИС5К, ДЖИС10К

Цвет:

Черный

Форма:

Круглый

Материал фланца:

Q235, SS304, SS316, SS316L

Обработка поверхности:

Гальванизированное холодное

Номинальный диаметр:

32 мм - 1800 мм

Гарантийный срок:

12 месяцев

В наличии:

20000

Businese Type:

Производитель резиновых расширительных соединений

Материал фланца:

Углеродистая сталь, SS304, SS316

Основная рама:

Ткань из нейлоновых шнуров

Сопротивление:

Устойчивость к коррозии и истиранию

Рабочая температура:

-20 ℃ ~ 150 ℃

Особенность:

Небольшой том

Гарантия:

12 месяцев

Угол отклонения:

10 ° - 15 °

Осевое смещение:

6-18 мм

Тип компании:

Фабрика

главный код:

Круглый

Чертежи продукта:

Предложение

Тип подключения:

Фланцевый

OEM:

Да

Власть:

Руководство

Резиновый материал:

EPDM, NBR, CR, PTFE и т. Д.

индивидуальная поддержка:

ОЭМ, ОДМ

Операционная среда:

Вода, масло, воздух, химикаты

Применимые носители:

Воздух, вода, масло, слабые кислоты и щелочи

Стандартный:

DIN/ANSI/JIS/BS

Руководство по установке:

Предложение

Приложение:

Трубопроводные системы

Температурный рейтинг:

200 ° F.

Стандарт фланца:

ANSI, DIN, JIS, EN и т. Д.

Условия оплаты & доставки

Количество мин заказа

Цена

US$11.16~51.22/pc

Упаковывая детали

картонная или деревянная

Время доставки

5-15 рабочих дней

Условия оплаты

Western Union, T/T, L/C, D/A, D/P,

Поставка способности

10000 комплектов в неделю

Родственные продукты

Видео

Single Sphere EPDM NBR CR Expand Joint Flange Type Expansion Joint Plumbing

Получите самую лучшую цену

Видео

Thermal Expansion Joint 2 inch Expansion Bellows for Pipes Manufacturer Flanged Type

Получите самую лучшую цену

Видео

Rubber Expansion Bellows Manufacturer of Flanged Pipe Bellow

Получите самую лучшую цену

Видео

Customized Pipe Expansion Joint Flange Type Pump Flexible Connector

Получите самую лучшую цену

Свяжитесь с нами

86-150-93112546

joints@chnflex.com

Свяжитесь сейчас

Описание продукта

Описание продукта

Гибкий соединитель для труб с тефлоновой подкладкойпредставляет собой решение премиум-класса для работы с высокотемпературными жидкостями, специально разработанное для беспрепятственной транспортировки агрессивных химических сред в экстремальных температурных условиях. Этот прочный соединитель, предназначенный для устранения зазора между жесткими, склонными к коррозии трубами из сплавов и промышленным оборудованием с высокой вибрацией, объединяет усовершенствованную толстостенную облицовку из ПТФЭ (политетрафторэтилена) внутри упругой многослойной эластомерной матрицы. Внутренний барьер из ПТФЭ защищает корпус конструкции, обеспечивая абсолютную химическую инертность по отношению к концентрированным кислотам, агрессивным щелочам и летучим растворителям, а внешняя резиновая оболочка обеспечивает решающую упругую гибкость, необходимую для гашения ударов системы. Этот высокотемпературный сильфон, надежно закрепленный высокоточно обработанными стальными опорными фланцами, позволяет трубопроводам безопасно дышать, расширяться и смещаться без риска катастрофической усталости конструкции, механического сдвига или утечек опасных химических веществ в местах соединения.

Гибкий трубный соединитель с футеровкой из ПТФЭ: сильфоны для подачи высокотемпературной коррозионной жидкости со стальными фланцами 0

ТТХ

Широкая термическая стабильность:Разработаны для надежной работы в суровых термических циклах, сохраняя структурную целостность и гибкость при повышенных рабочих температурах, когда стандартные промышленные муфты без футеровки быстро размягчаются или разрушаются.
Универсальная защита от коррозии:Облицовка из чистого ПТФЭ высокой плотности служит непроницаемым инерционным барьером, который противостоит химическому воздействию практически всех промышленных жидкостей, включая азотную, серную и соляную кислоты, а также агрессивные органические растворители.
Структурная поддержка для тяжелых условий эксплуатации:Оснащены прочными фланцами из углеродистой или нержавеющей стали, просверленными в стандартной конфигурации, обеспечивающими высокостабильное механическое соединение, обеспечивающее равномерный момент затяжки болтов и предотвращающее локальную деформацию уплотняющей поверхности.
Динамическая ударная и акустическая изоляция:Эластомерный корпус с высокой степенью демпфирования поглощает разрушительные высокочастотные механические вибрации и гидравлические пульсации насосов, предотвращая распространение твердого шума по трубопроводной инфраструктуре.
Многоосная компенсация движения:Специальная гибкая геометрия арки легко компенсирует одновременное осевое сжатие, осевое растяжение, боковое смещение и угловые смещения, изолируя оборудование, расположенное ниже по потоку, от напряжения в трубопроводе, вызванного тепловым ростом.

Спецификация продукта

Размер		Длина	Допустимые перемещения в процессе эксплуатации
мм	дюйм	мм	Осевое сжатие мм	Осевое удлинение мм	Поперечное движение мм	Угловое отклонение мм
мм	дюйм	мм	Осевое сжатие мм	Осевое удлинение мм	Поперечное движение мм	Угловое отклонение мм
25	1	130/152	20	12	14	15°
32	1 1/4	95/130/152	20	12	14	15°
40	1 1/2	95/130/152	20	12	14	15°
50	2	105/130/152	20	12	14	15°
65	2 1/2	115/130/152	20	12	14	15°
80	3	130/135/152	20	12	14	15°
100	4	130/152	20	12	14	15°
125	5	130/152/165	20	12	14	15°
150	6	130/152/185	20	12	14	15°
200	8	130/152/210	20	12	14	15°
250	10	130/203/230	20	12	14	15°
300	12	130/203/245	25	16	22	15°
350	14	200/255	25	16	22	15°
400	16	200/255	25	16	22	15°
450	18	200/255	25	16	22	15°
500	20	200/255	25	16	22	15°
600	24	260	25	16	22	15°
700	28	260	25	16	22	15°
800	32	260	25	16	22	15°
900	36	260	25	16	22	15°
1000	40	260/300	25	16	24	15°
1100	44	300	25	16	24	15°
1200	48	300	25	16	24	15°

Примечание. Если среда представляет собой масло, кислотные или щелочные вещества и существуют особые требования к рабочей температуре, вы можете настроить ее, отправив письмо или рисунок. Пожалуйста, укажите при заказе

Подробная информация о продукте

Гибкий трубный соединитель с футеровкой из ПТФЭ: сильфоны для подачи высокотемпературной коррозионной жидкости со стальными фланцами 1

Производственный поток

Гибкий трубный соединитель с футеровкой из ПТФЭ: сильфоны для подачи высокотемпературной коррозионной жидкости со стальными фланцами 2

1. Сырье

Верхний уровень CR/EPDM/NBR

резиновое сырье,

Никакой переработанной резины

2.Пластификация и смешивание

Специальная формула для лучшего изгиба нейлона, лучшей прочности, герметизации

3. Упаковка заготовок

Усиление стальной проволоки с медным покрытием предотвращает отрыв

Гибкий трубный соединитель с футеровкой из ПТФЭ: сильфоны для подачи высокотемпературной коррозионной жидкости со стальными фланцами 3

4. Вулканизация

Автоматическая машина вулканизации обеспечивает время и давление вулканизации.

5. Проверка
100% строгий контроль должен нести ответственность за потребителей

6. Упаковка
Защитная упаковка для нет
Ржавчина и поломка

Приложение

Гибкий трубный соединитель с футеровкой из ПТФЭ: сильфоны для подачи высокотемпературной коррозионной жидкости со стальными фланцами 4

Стандарт резинового компенсаторашироко используются в различных областях, включая строительство, химическую промышленность, судостроение, водопроводную воду, газ, химические трубопроводы, нефтепроводы, пищевые трубопроводы, трубопроводы для кондиционирования воздуха и очистку сточных вод.

Наши услуги

1,24 часа онлайн

2. Бесплатные образцы предоставляются

3. Поддержка настройки

4. Предоставьте чертежи

5. Несколько стилей оплаты на выбор

6. Заводская проверка (материал, характеристики, количество, давление, упаковка)

7. Длительный гарантийный срок

8.Подходящая упаковка для транспортировки

Наш клиент

Гибкий трубный соединитель с футеровкой из ПТФЭ: сильфоны для подачи высокотемпературной коррозионной жидкости со стальными фланцами 5

Сертификат

Гибкий трубный соединитель с футеровкой из ПТФЭ: сильфоны для подачи высокотемпературной коррозионной жидкости со стальными фланцами 6

Часто задаваемые вопросы

Вопрос 1. Какую максимальную температуру может безопасно выдержать этот гибкий соединитель с футеровкой из ПТФЭ?

Хотя чистый ПТФЭ может выдерживать более высокие температуры, общий предел гибкого соединителя с покрытием определяется внешней оболочкой из конструкционного эластомера. Наши агрегаты для тяжелых условий эксплуатации оптимизированы для непрерывной работы при температурах до 115°C, что обеспечивает широкий запас безопасности при работе с большинством горячих, высококоррозионных систем транспортировки химических веществ и технологических трубопроводов.

В2: Влияет ли добавление стальных фланцев на выравнивание установки?

Стальные фланцы выполнены в виде вращающихся фланцев со свободной опорой. Перед завинчиванием они свободно вращаются вокруг литой манжеты из резины и ПТФЭ. Это позволяет без усилий вращать его на 360 градусов, чтобы идеально совместить отверстия для болтов с трубопроводом, предотвращая скручивание или перекручивание гибкого сильфона во время установки.

Вопрос 3: Почему футеровка из ПТФЭ полностью закрывает поверхность фланца?

Это известно как расклешенный или перевернутый дизайн лица. Полностью выдвигая футеровку из ПТФЭ из отверстия на поверхность фланца, можно гарантировать, что текущая коррозионно-активная среда будет касаться только ПТФЭ, а не стального опорного фланца. Этот раструб также действует как встроенная полнолицевая прокладка, устраняя необходимость в отдельных дорогостоящих химических прокладках.
