Гибкие вставки с футеровкой из ПТФЭ для высокого давления: взрывозащищенное фланцевое соединение для агрессивных промышленных сред
Взрывозащищенная герметизация для промышленных трубопроводов высокого давления.

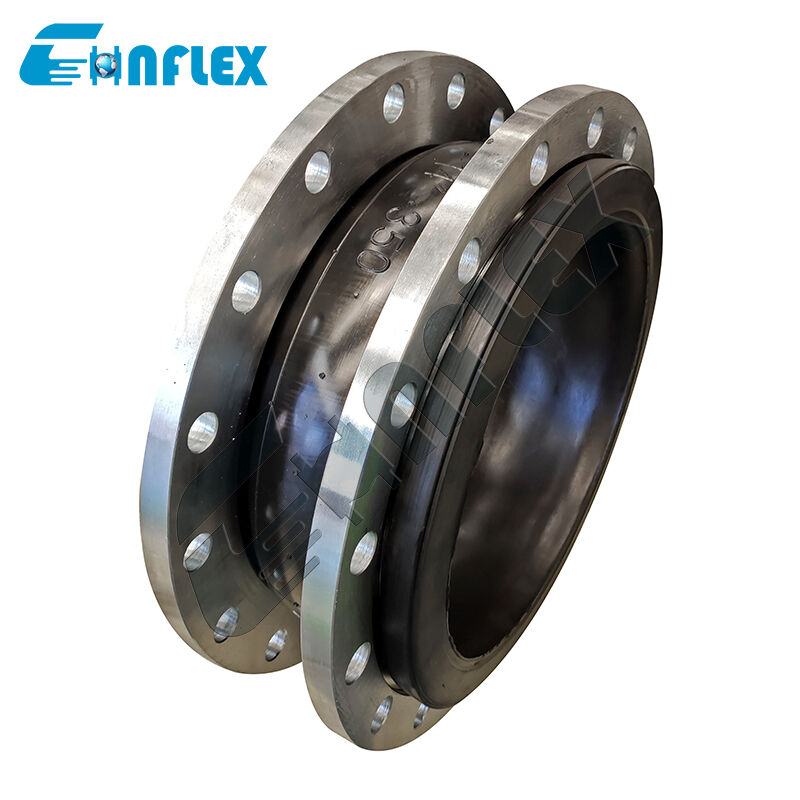

Гибкая вставка с футеровкой из ПТФЭ для высокого давления представляет собой передовой компонент трубопровода высокой надежности, разработанный для экстремальных промышленных условий, где агрессивные среды и взрывоопасные атмосферы пересекаются. Предприятия, работающие с опасными химикатами, летучими растворителями и реактивными жидкостями под высоким давлением, требуют абсолютной герметичности для защиты персонала и окружающей инфраструктуры.
Это взрывозащищенное гибкое соединение включает в себя сверхплотную бесшовную внутреннюю футеровку из ПТФЭ (политетрафторэтилена) под давлением, прикрепленную к усиленному эластомерному корпусу из многослойного материала. Чистая футеровка из ПТФЭ обеспечивает непреодолимый химический барьер против агрессивных кислот и летучих соединений, а антистатическая система заземления предотвращает накопление электростатического заряда, устраняя риск искрообразования во взрывоопасных средах. Оснащенная прочными стальными фланцами, рассчитанными на повышенное давление, эта гибкая вставка компенсирует многоосевое тепловое расширение, гасит вибрацию насосов и обеспечивает надежную герметизацию под постоянными высокими нагрузками.
Характеристики производительности
Сертифицированное высокое давление: Усилена многослойной высокопрочной тканью и интегрированными кольцами из стальной проволоки, что обеспечивает высокую способность выдерживать давление без структурных искажений или повреждения футеровки.
Взрывозащищенная и антистатическая конструкция: Разработана для рассеивания статических зарядов по всему соединению, предотвращая опасные искры во взрывоопасных или легковоспламеняющихся средах.
Абсолютная химическая стойкость: Футеровка из ПТФЭ премиум-класса обеспечивает почти универсальную коррозионную стойкость, изолируя внешний резиновый корпус от концентрированных кислот, сильных щелочей и агрессивных органических растворителей.
Гашение вибрации и механических ударов: Эластомерная внешняя матрица поглощает высокочастотные механические вибрации, гул двигателей и скачки давления от промышленных насосов и оборудования.
Интегрированное уплотнение по всей поверхности фланца: Непрерывная футеровка из ПТФЭ проходит через внутреннюю полость и расширяется по всей поверхности фланца, действуя как интегрированная, химически стойкая прокладка, предотвращающая утечку из соединения и просачивание жидкости.
Технические характеристики продукта
| Размер |
Длина |
Допустимые перемещения в эксплуатации |
| мм |
дюйм |
мм |
Осевое сжатие мм |
Осевое растяжение
мм |
Поперечное перемещение
мм
|
Угловое отклонение мм |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Примечание: Если среда является масляной, кислотной или щелочной, и есть особые требования к рабочей температуре, вы можете настроить ее, отправив письмо или чертеж. Пожалуйста, укажите при заказе
|
Детали продукта
Производственный процесс
|
1. Сырье
Резиновое сырье высшего качества CR/EPDM/NBR,
Без переработанной резины
2. Пластификация
|
и смешивание Специальная рецептура для лучшей гибкости с нейлоном, для лучшей прочности и герметизации
3. Обертывание заготовок
|
Армирование стальной проволокой с медным покрытием предотвращает отрыв
4. Вулканизация
|
|
Автоматическая вулканизационная машина обеспечивает время и давление вулканизации
5. Контроль
|
100% строгий контроль для ответственности перед потребителями
6. Упаковка
|
Защитная упаковка от ржавчины и поломки
Применение
Стандартные резиновые гибкие вставки
|
широко используются в различных областях, включая строительство, химическую промышленность, судостроение, водопровод, газопровод, химические трубопроводы, нефтепроводы, пищевые трубопроводы, трубопроводы кондиционирования воздуха и очистку сточных вод.
Наши услуги1. Круглосуточно онлайн
2. Предоставляются бесплатные образцы
3. Поддержка индивидуального заказа
4. Предоставление чертежей
5. Несколько стилей оплаты на выбор
6. Заводская инспекция (материал, спецификации, количество, давление, упаковка)
7. Длительный гарантийный срок
8. Подходящая упаковка для транспортировки
Наши клиенты
Сертификат
Часто задаваемые вопросы
В1: Как эта гибкая вставка с футеровкой из ПТФЭ обеспечивает «взрывозащищенность»?
Во взрывоопасных средах или в линиях с легковоспламеняющимися жидкостями высокоскоростной поток жидкости может создавать статическое электричество. Эта гибкая вставка оснащена антистатическими функциями, такими как проводящие заземляющие ремни или встроенные антистатические футеровки, которые безопасно отводят электростатические заряды, устраняя риск искрообразования в опасных зонах.
В2: Что позволяет этой гибкой вставке выдерживать более высокое давление, чем стандартные резиновые вставки?
Высокое давление достигается за счет внутреннего структурного усиления. Внешняя резиновая оболочка изготовлена с дополнительными слоями высокопрочных синтетических кордовых тканей и встроенными кольцами из высокопрочной стальной проволоки, что позволяет вставке сопротивляться радиальному раздуванию и осевому разрыву под высоким давлением в системе.
В3: Требуются ли отдельные прокладки при установке этого фланцевого соединения?
Нет. Внутренняя футеровка из ПТФЭ полностью проходит через горловину и расширяется наружу по всей выступающей поверхности стальных фланцев. Этот отвернутый воротник из ПТФЭ действует как собственная полнолицевая химически стойкая прокладка, создавая немедленную герметичность при сжатии с ответными фланцами трубопровода.
В4: Может ли эта гибкая вставка выдерживать условия переменного давления и вакуума?
Да, но комбинации высокого давления и вакуума требуют специального усиления. Если в вашем трубопроводе возникают внезапные отрицательные давления или вакуум, при производстве следует указывать внутренние вакуумные опорные кольца, чтобы предотвратить внутреннее сжатие футеровки из ПТФЭ.
В5: Какие типы агрессивных сред могут безопасно проходить через это соединение?
Первичная футеровка из ПТФЭ обеспечивает почти универсальную химическую инертность. Она безопасно работает с концентрированной серной кислотой, соляной кислотой, азотной кислотой, гидроксидом натрия, летучими органическими растворителями и агрессивными окислителями без выщелачивания, набухания или деградации.
