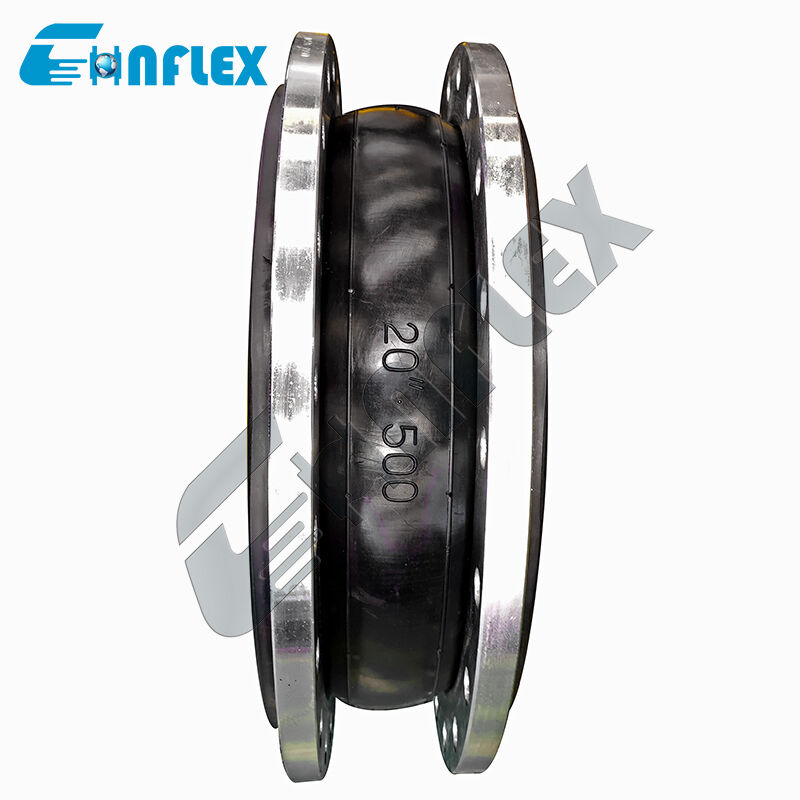

10 барное давление гибкий соединитель: промышленная прочность противоразрывные резиновые трубы соединение для систем HVAC
Тяжелая вибрация и акустический барьер для современной инфраструктуры HVAC.
В10 бар номинальное давление гибкий соединительявляется промышленным компонентом трубопроводов, специально созданным для обеспечения тихой, непрерывной и беспроницаемой работы в требовательных сетях HVAC, районного охлаждения и коммерческих сетях транспортировки жидкости.Центрифугальные холодильники высокой производительности, охлаждающие башни и циркулирующие насосы генерируют интенсивные механические вибрации, гидравлический шум и силы теплового расширения, которые могут вызвать сильное напряжение на жесткие трубопроводные сети,что приводит к усталости суставов и дорогостоящим утечкам системы.
Проектированы для непрерывной работы при рабочем давлении10 бар (145 ПСИ / 1,0 МПа), эта гибкая противоразрывная связка имеет толстый эластомерный корпус, усиленный многослойными, высокопрочными синтетическими тканями и встроенными стальными кольцами.Изделия из металлов или изделий из металлов или изделий из металлов или из металлов, этот соединитель действует как мощный абсорбтор кинетической энергии. он нейтрализует вибрации, вызванные насосом, смягчает передачу акустического шума через конструкцию здания,и беспрепятственно компенсирует циклы теплового роста, обеспечивая долгосрочную надежность эксплуатации в тяжелых отопительных и охлаждающих установках.
Характеристики производительности
Противоразрывная конструкция 10 бар:Построен с высокопрочным тканевым шнуром и высокопрочной встроенной проволокой, обеспечивающей рабочее давление10 барс высокой безопасностью разрыва.
Высокая вибрационная и акустическая изоляция:Упругие эластомерные метели действуют как кинетический амортизатор, эффективно изолируя высокочастотный шум двигателя, вибрацию насоса и пульсации жидкости, прежде чем они распространятся в здания.
Тепловой рост и снятие стресса:Односферная геометрия дуги плавно уступает динамическому напряжению трубопровода, одновременно поглощая осевое сжатие, осевое расширение, боковое стрижение и угловые искажения.
Коррозионно-устойчивая оболочка:Формулируется с соединением внешнего покрытия, которое устойчиво к озону, УФ-излучению, конденсации и температурным колебаниям окружающей среды, распространенным в котельных и на открытых установках охлаждающих башен.
Оптимизированный поток с низкой турбулентностью:Обладает гладкой внутренней конструкцией арки, которая поддерживает устойчивый объемный поток, минимизирует внутреннее трение жидкости и предотвращает захват воздуха в системах HVAC с закрытым контуром.
Спецификация продукта
| Размер |
Длина |
Допустимые перемещения в эксплуатации |
| мм |
дюйм |
мм |
Сжатие оси в мм |
Аксиальное расширение
мм |
Поперечное движение
мм
|
Угловое отклонение в мм |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Примечание: если среда состоит из масла, кислотных или щелочных веществ, и есть специальные требования к рабочей температуре, вы можете настроить ее, отправив письмо или чертеж.Укажите, пожалуйста, при заказе
|
Подробная информация о продукции
Процесс производства
|
1.Сырье
CR/EPDM/NBR высшего уровня
сырье из каучука,
Никакого переработанного каучука
|
2- Пластификация. и смешивать
Специальная формула для лучшего изгиба с помощью нейлона, для лучшей прочности, уплотнения
|
3- Рабочие покрытия.
Коппер покрытый стальной проволокой укрепления предотвратить вытягивание
|
|
4- Вулканизирую.
Автоматическая машина вулканизации обеспечивает время и давление вулканизации
|
5- Проверяю.
Стопроцентный строгий контроль - это ответственность потребителей.
|
6. Опаковка
Защитная упаковка для No
Ржавчина и разрушение
|
Применение
Совместный стандарт расширения резинышироко используются в различных областях, включая строительство, химическую промышленность, судостроение, водопровод, газ, химические трубопроводы, нефтепроводы, пищевые трубопроводы, трубопроводы кондиционирования воздуха,и очистки сточных вод.
Наши услуги
1.24 часа онлайн
2Бесплатные образцы
3. Поддержка настройки
4.Предоставьте чертежи
5.Много способов оплаты на выбор
6Инспекция на заводе (материал, спецификации, количество, давление, упаковка)
7.Долгий гарантийный срок
8.Подходящая для транспортировки упаковка
Наш клиент
Сертификат
Частые вопросы
Вопрос 1: Что означает "10 барное давление" для HVAC резинового соединения?
10 бар указывает на то, что гибкая связка испытана и предназначена для непрерывной работы под рабочим давлением до10 барЭто легко удовлетворяет требованиям к давлению большинства охлажденной воды, горячей воды,и конденсаторные водопроводы в коммерческих системах HVAC.
Вопрос 2: Почему необходима гибкая противоразрывная связь вблизи холодильных установок и больших циркуляционных насосов?
Насосы и охладители генерируют непрерывные механические вибрации и внезапные давления (водяной молоток) во время запуска и остановки.Подключение жестких труб непосредственно к этим блокам передает разрушительное напряжение на сосуды оборудования и конструкции зданияПротиворазрывная резиновая сцепка поглощает эти силы, предотвращая трещины труб, разрыв фланца и повреждение оборудования.
Вопрос 3: Какие эластомерные материалы рекомендуются для HVAC горячей воды по сравнению с охлажденной водой?
-
ЭПДМ:Идеальный промышленный стандарт для горячей воды, охлажденной воды и мягких растворов гликола, предлагающий отличный температурный диапазон, устойчивость к озону и свойства антивозрастные.
-
NBR (нитрил):Рекомендуется, если в потоке жидкости содержатся следовые масла, гидравлические смазки или добавки на основе нефти.
Вопрос 4: Требуются ли элементы управления (граничные стержни) при установке этого 10-барного соединения в системах HVAC?
Рекомендуется использовать элементы управления, если трубопроводная система не закреплена или установлена на поднятых стойках.Предельные стержни предотвращают гибкий мех от перерасширения за пределы его максимально допустимых пределов движения во время неожиданных гидравлических перепадов или пуска насоса.
Вопрос 5: Как эта гибкая связка помогает снизить уровень шума внутри коммерческих зданий?
Металлические трубы действуют как акустические проводники, передавая шум насоса непосредственно в занятые помещения здания.Плотное эластомерное тело этой гибкой сцепки прерывает жесткий контактный путь металла с металлом, подавляющие звуковые волны и механический гул прямо на интерфейсе оборудования.
