Многостандартное давление (PN16 / ANSI 150) Гибкое соединение: устойчивый к взрыву фторполимерный компенсатор трубопровода
Кроссосовместимый химический щит для глобальных промышленных труб.

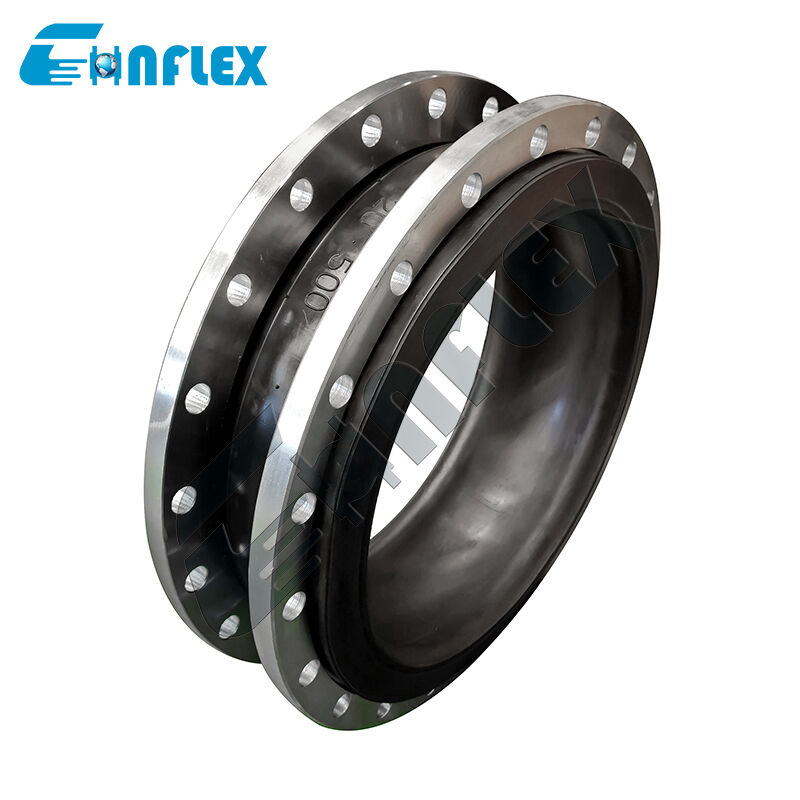

ВМногостандартное давление (PN16 / ANSI 150) Гибкое соединениеявляется двойным сертифицированным, тяжеловесным трубопроводным компенсатором, разработанным для бесшовной интеграции в глобальные химические, нефтехимические и тяжелые сети процессов.Международные инженерные проекты и модернизация объектов часто сталкиваются с конфликтами совместимости флангов при соединении европейских метрических (PN16 / 16 бар) и американский стандарт (Класс ANSI 150 / 150 фунтовЭтот передовой гибкий соединение решает эту задачу с многослойной, двойной стандартной фланцевой архитектурой в сочетании с непроницаемой внутреннейлинейка из фторполимера (PTFE).
Высокая плотность ПТФЕ-обуви обеспечивает полную, нереактивную химическую изоляцию, защищая внешнюю композитную резиновую оболочку от пузырей, отеков,и химическое разложение от агрессивных кислотУкрепленные многослойными синтетическими тканями и встроенными стальными кольцами.Противоразрывный корпус обеспечивает высокую безопасность при непрерывном давленииПоглощая многоосевой тепловой рост, уменьшая разрушительные вибрации насоса, и устраняя головные боли при преобразовании фланца,Этот универсальный компенсатор гарантирует безопасность без утечек и высокую гибкость работы в глобальных системах передачи жидкости..
Характеристики производительности
Совместимость фланцев с различными стандартами:Имеет конструкцию фланца с двумя сверлениями, которая подходит для обоихPN16 (EN 1092-1)иКласс 150 ANSI (ASME B16.5)модели круга болтов, упрощение трансграничной интеграции оборудования и сокращение запасов запасных частей.
Химический щит для тяжелой службы:Внутренняя оболочка из чистого фторполимера (PTFE) остается полностью инертной против концентрированных минеральных кислот, жестких щелочей, реактивных растворителей и летучих углеводородов, обеспечивая полную изоляцию жидкости.
Противоразрывное композитное тело:Построен с высокопрочными синтетическими слоями шнурков шин и внутренней стальной проволокой, обеспечивающей исключительную устойчивость к взрывам и структурную стабильность под непрерывным рабочим давлением 16 бар.
Всенаправленное облегчение движения:Проектированный односферный дуговой профиль плавно уступает динамическому напряжению труб, поглощая одновременное осевое сжатие, осевое расширение, боковое сдвиг и угловые искажения.
Интегрированная плоская пломба:Внутренняя оболочка из ПТФЕ полностью протягивается через горло и обертывается над поверхностью многостандартных подпорных фланцев, создавая интегрированный,Неразрывная химическая поверхность уплотнения, предотвращающая коррозию поверхности фланца и просачивание суставов.
Спецификация продукта
| Размер |
Длина |
Допустимые перемещения в эксплуатации |
| мм |
дюйм |
мм |
Сжатие оси в мм |
Аксиальное расширение
мм |
Поперечное движение
мм
|
Угловое отклонение в мм |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 1/2 |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Примечание: если среда состоит из масла, кислотных или щелочных веществ, и есть специальные требования к рабочей температуре, вы можете настроить ее, отправив письмо или чертеж.Укажите, пожалуйста, при заказе
|
Подробная информация о продукции
Процесс производства
|
1.Сырье
CR/EPDM/NBR высшего уровня
сырье из каучука,
Никакого переработанного каучука
|
2- Пластификация. и смешивать
Специальная формула для лучшего изгиба с помощью нейлона, для лучшей прочности, уплотнения
|
3- Рабочие покрытия.
Коппер покрытый стальной проволокой укрепления предотвратить вытягивание
|
|
4- Вулканизирую.
Автоматическая машина вулканизации обеспечивает время и давление вулканизации
|
5- Проверяю.
Стопроцентный строгий контроль - это ответственность потребителей.
|
6. Опаковка
Защитная упаковка для No
Ржавчина и разрушение
|
Применение
Совместный стандарт расширения резинышироко используются в различных областях, включая строительство, химическую промышленность, судостроение, водопровод, газ, химические трубопроводы, нефтепроводы, пищевые трубопроводы, трубопроводы кондиционирования воздуха,и очистки сточных вод.
Наши услуги
1.24 часа онлайн
2Бесплатные образцы
3. Поддержка настройки
4.Предоставьте чертежи
5.Много способов оплаты на выбор
6Инспекция на заводе (материал, спецификации, количество, давление, упаковка)
7.Долгий гарантийный срок
8.Подходящая для транспортировки упаковка
Наш клиент
Сертификат
Частые вопросы
Вопрос 1: Каково основное преимущество многостандартного (PN16 / ANSI 150) бурения фланца?
В международных перерабатывающих предприятиях оборудование, импортируемое из Европы (согласно стандартам PN16), часто подключается к трубопроводам, разработанным в соответствии с американскими стандартами (класс ANSI 150). The multi-standard flange hole configuration allows maintenance teams and EPC contractors to mount the exact same expansion joint onto either standard without using expensive custom adapters or modifying pipe flanges.
Вопрос 2: Как фторполимерная (PTFE) обшивка защищает расширительный сустав?
Соединения из резины без покрытия, такие как EPDM или NBR, разрушаются, опухают или смягчаются при воздействии агрессивных промышленных химических веществ или органических растворителей.Непрерывная внутренняя оболочка из ПТФЕ действует как непроницаемый химический барьер, обеспечивая контакт процессуальных жидкостей только с инертным фторпластиком, оставляя внешний эластомерный корпус защищенным для выполнения своих механических задач по поглощению ударов и вибраций.
Вопрос 3: Требуются ли для установки отдельные химические уплотнения для полного лица?
Не требуется отдельных уплотнений. Внутренняя оболочка из ПТФЕ полностью проходит через горло и проникает по всей уплотнительной поверхности многостандартных опорных фланцев.Эта перевернутая поверхность PTFE служит своим собственным полным покрытием, устойчивая к химическим веществам уплотнение, создающее немедленное, герметичное уплотнение при нажатии на фланцы.
Вопрос 4: Каковы пределы давления и температуры для этого гибкого соединения?
Композитный агрегат рассчитан на непрерывное рабочее давление до16 бар (232 ПСИ / 1,6 МПа)Управляемая высококачественной эластомерной подложкой, номинальная температура непрерывной работы расширяется до115°С, вмещающие подавляющее большинство линий горячего химического синтеза и трансфера.
Вопрос 5: Должны ли управляющие устройства (ограничительные стержни) устанавливаться с этим компенсатором?
Управляющие устройства (связные/ограничительные стержни) настоятельно рекомендуются для не закрепленных трубопроводных систем или применений высокого давления в тяжелых условиях.Лимитные стержни физически удерживают гибкий мешок от чрезмерного расширения за пределы его инженерных порогов движения во время внезапных скачков давления или событий с водяным молотком, предотвращая разделение трубных соединений.
